Systemicon Rauchgasleitung

    Rookgasleiding / Componenten

    Rookgasleidingen dienen als een robuuste en veilige verbindingsoplossing tussen de ketel-/motoruitlaat en de schoorsteeninlaat en vereisen meestal een gedetailleerde planning in overleg met het bouwmanagement, evenals metingen op locatie.

    Afhankelijk van de toepassing en de eisen van de klant worden ze ontworpen als modulair elementensysteem of volledig gelast/geflensd.

    Beide oplossingen scoren punten met hun individuele voordelen:

    GelastElementconstructe
    Volledig gasdicht (H0)Snelle montage dankzij stekkerverbinding
    Weinig bevestigingspunten nodigDubbelwandig inclusief isolatie en bekleding
    Hoge drukken mogelijk > 10.000 PaGeen compensatoren nodig
    Individueel vervaardigdSnelle levering dankzij standaardcomponenten
    Afmetingen tot Ø 2500 mmAfmetingen tot Ø 1200 mm

    De planning van compensatoren, uitlaatkleppen en staalconstructiesteunen wordt uitgevoerd door onze ervaren projectmanagers die speciaal hiervoor zijn opgeleid.

    Als onderdeel van ons “allround zorgeloos pakket” verzorgen wij ook graag de productie, het transport naar de bouwplaats en de montage ter plaatse.

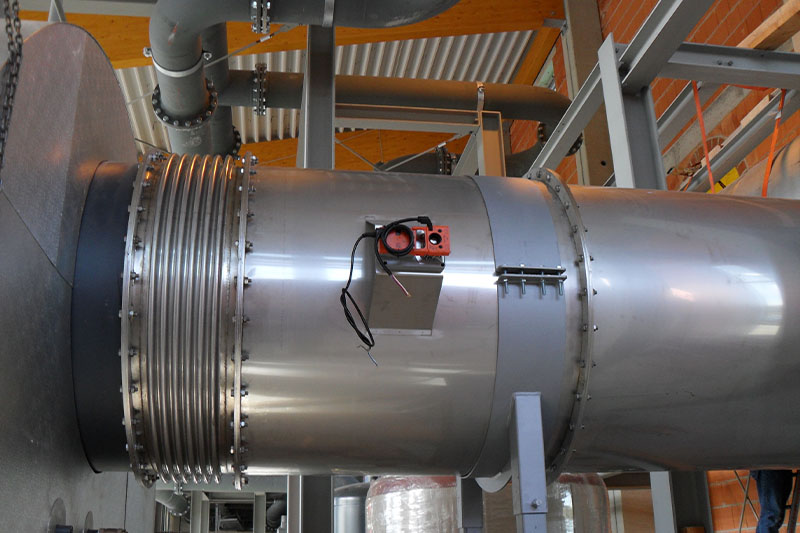

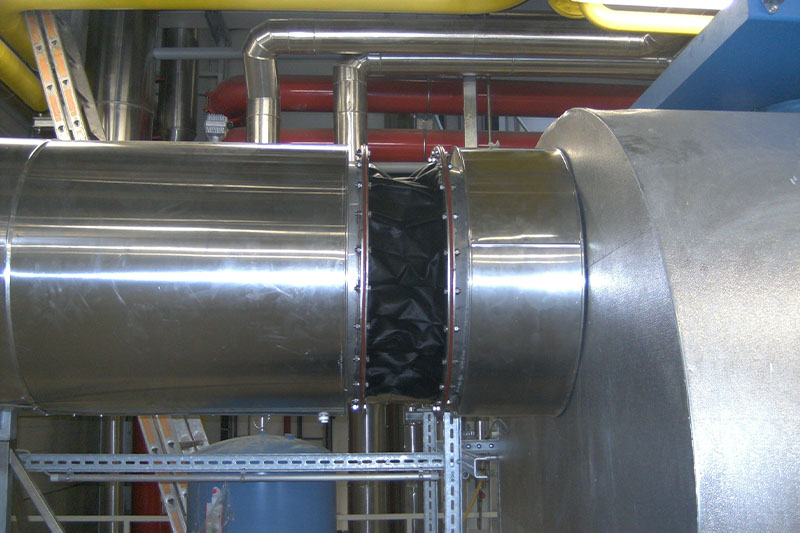

    Compenserend

    Compensatoren zijn een onmisbaar element voor rookgasleidingen, vooral bij hoge temperaturen. Ze dienen ter compensatie van lengteveranderingen veroorzaakt door temperatuurschommelingen. Ze zijn ook in staat trillingen van ketels, motoren enz. te absorberen.

    Trillingsabsorptie vindt zowel axiaal als lateraal plaats, afhankelijk van de installatiesituatie of het tracé van de leiding. De exacte registratie wordt bepaald tijdens de leidingplanning en wordt bepaald door verschillende vaste punten en doorbuigingen.

    Het ontwerp wordt in wezen harmonieus aangepast op basis van de volgende criteria:

    • Installatieverhouding
    • Medium
    • Temperatuur
    • Drukomstandigheden
    • Bewegingsstress
    • Vochtige aanval


    Compensatoren zijn op verschillende manieren ontworpen:

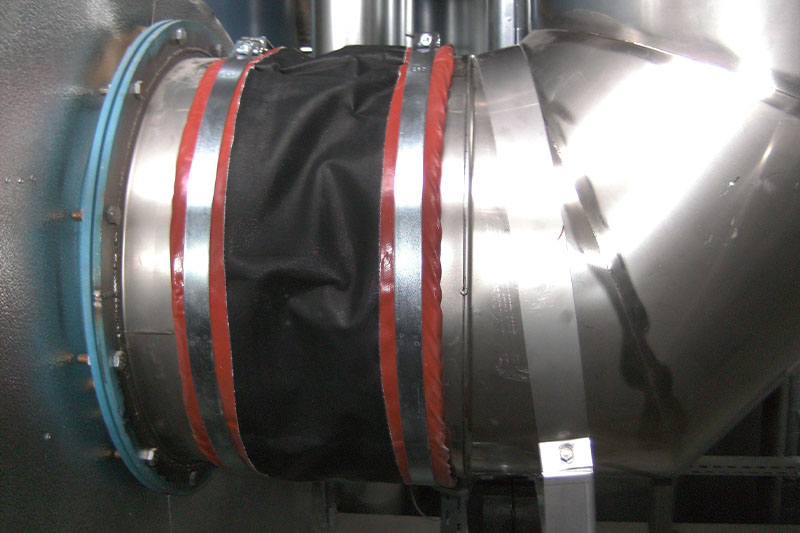

    • in stof voor flenzen/spannen
    • in roestvrij staal voor lassen/flensen

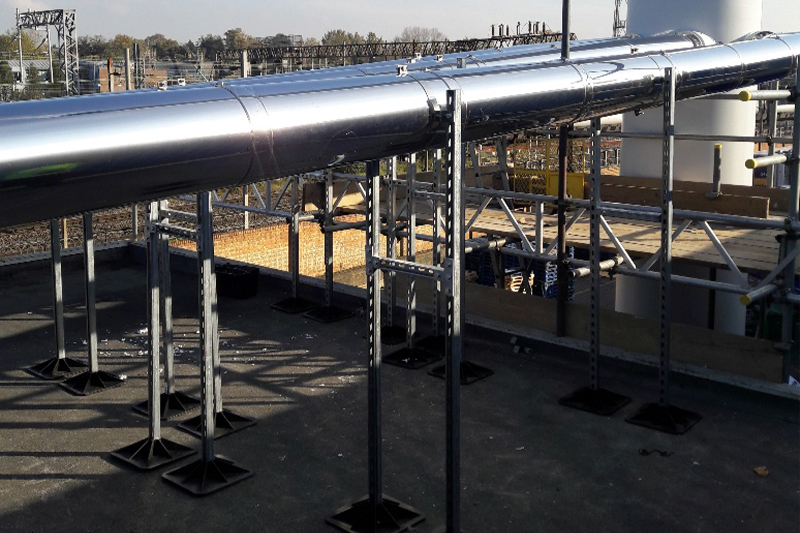

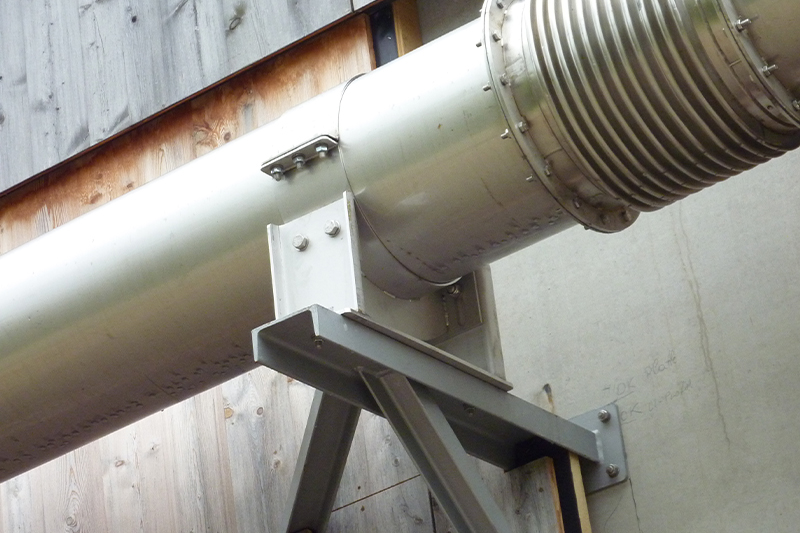

      Beugels

      Voor de bevestiging van rookgasleidingen dienen beugels als losse en vaste punten.

      Beugels worden gepland op maat of op basis van een tekening van de rookgasleiding en de betreffende bouwplaatssituatie.

      Het is ook belangrijk om rekening te houden met de omstandigheden ter plaatse, omdat het uitzetten van gelaste buizen tot hoge krachten kan leiden.

      Vaste punten worden gebruikt om de kabel te bevestigen bij doorbuigingen of op lange trajecten. Meestal wordt hier een compensator geplaatst om uitzetting op te vangen. Door de uitzetting ontstaan ​​op vaste punten krachten die vanuit de beugel worden overgedragen op het gebouw of de staalconstructie.

      Losse punten dienen om de lijn in de uitzettingsrichting te geleiden of te stabiliseren en kunnen als halve schaal of slinger worden uitgevoerd.

      Bij beide soorten bevestigingen moet erop worden gelet dat er geen contactgeluid of temperatuur kan worden overgedragen. Hiervoor zijn temperatuurbestendige inlegstrips in de bevestigingsschalen nodig, evenals ontkoppelingen bij de aansluiting op de staalconstructie of het gebouw

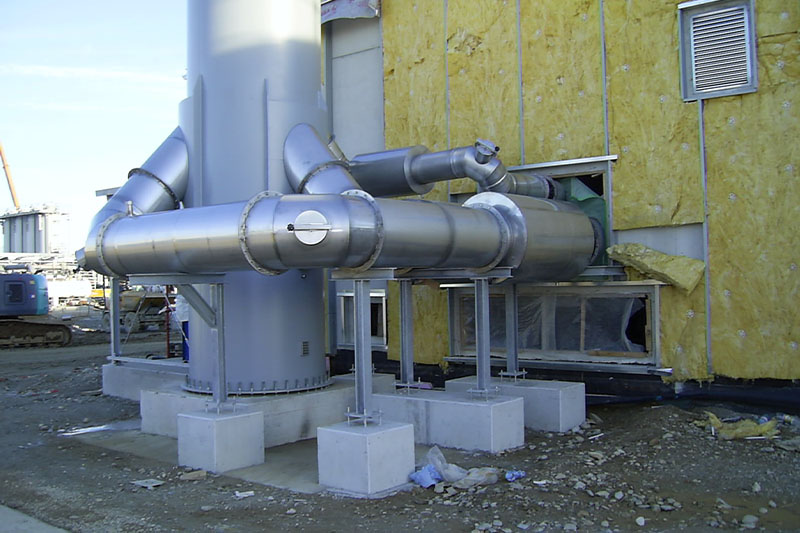

      Stalen constructie

      Een staalconstructie is meestal vereist wanneer de structurele omstandigheden de introductie van kracht of gewicht niet kunnen accommoderen.

      Om de paden bruikbaar te maken in energiecentra zijn vaak hoge installatiehoogtes van de verbindingsleiding nodig. Er wordt structureel en statisch rekening gehouden met uitzetting, gewicht en kabelgeleiding om een ​​individuele staalconstructie te ontwerpen

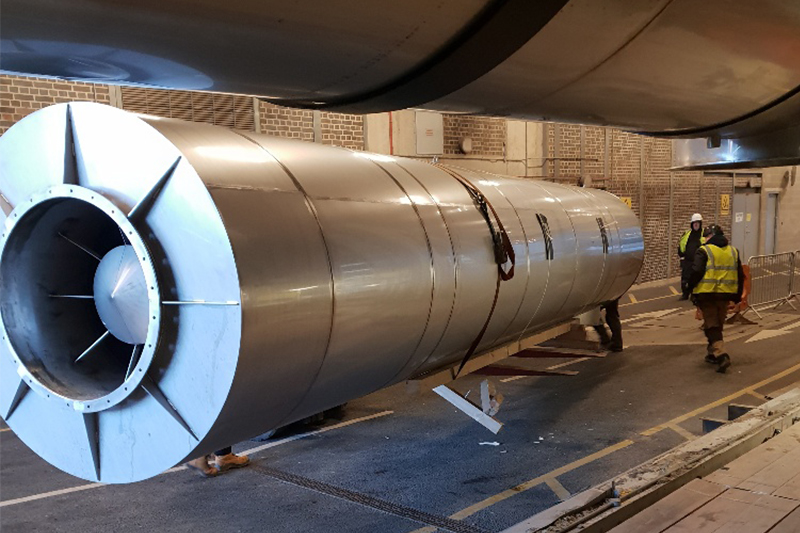

      Uitlaatdemper

      Jeremias ontwikkelt al jaren akoestische oplossingen voor schoorstenen en uitlaatpijpen die dergelijke geluidsoverlast effectief verminderen.

      Onze uitlaatdempers zorgen voor een langdurige geluidsisolatie door het gebruik van materialen van de hoogste kwaliteit, en onze eigen geluidsdempertestbank onderstreept onze uitstekende kwaliteitsnormen.

      Voor de industriële sector vervaardigen wij op individuele eisen afgestemde absorptiegeluiddempers, gecombineerde uitlaatdempers (bestaande uit een resonantie- en absorptiekamer), splitterdempers en geluidsisolatiekernen. De keuze van de juiste geluiddemper is afhankelijk van de aard van de betreffende geluidsbron, bijvoorbeeld een ketel, een ventilator, een WKK, een noodgenerator of een gasturbine.

      Meer informatie over Jeremias uitlaatdempers vindt u hier.

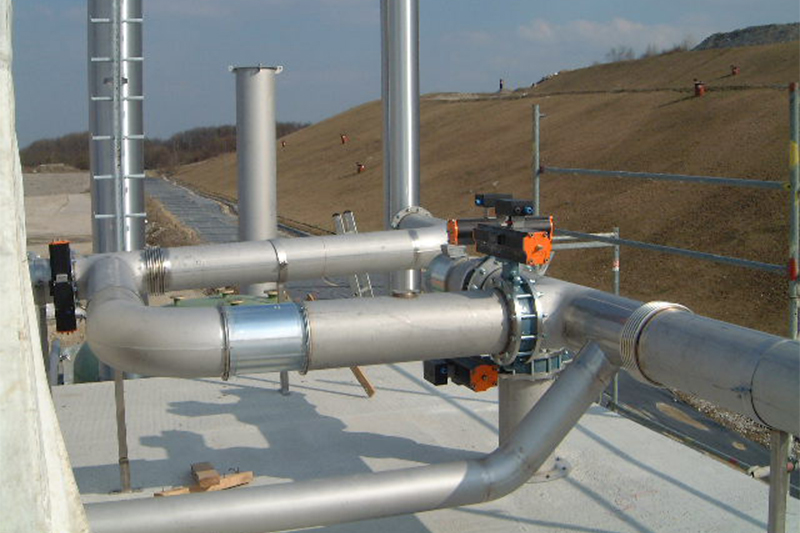

      Uitlaatkleppen

      Uitlaatgaskleppen worden meestal gebruikt in combinatie met warmtekrachtcentrales, overdrukgestuurde motoren/netvervangingssystemen of in de afvoerluchttechniek.

      Ze sluiten de rookgasleiding volledig af om de koeling bij uitgeschakelde ketel te vertragen (energiebesparende kleppen) of worden gebruikt om de vrije doorsnede in het rookgastraject te regelen en volledige leidingtrajecten af ​​te sluiten, bijv bypass-oplossingen (gaskleppen).

      Meer informatie over de uitlaatkleppen van Jeremiah vindt u hier .
