    HOGE PRESTATIES EN INNOVATIEF ONTWERP

    HOGE PRESTATIES EN INNOVATIEF ONTWERP


    Jeremias ventilatiesystemen  combineren op indrukwekkende wijze hoge functionaliteit en elegant design.

    Als vrijstaande, enkelwandige luchttoevoer-/afvoerschoorsteen wordt de “FSC” gebruikt in de airconditioning- en ventilatietechniek. De zichtbare, statisch ondersteunende buis is tevens het mediadragende systeem.

    Als onderdeel van moderne gebouwencomplexen moeten luchttoevoer-/afvoerluchtschoorstenen niet alleen functioneel ontworpen zijn voor de betreffende toepassing, maar ook voldoen aan de hoogste esthetische eisen. Met hun meestal individueel verfijnde, geslepen of geverfde roestvrijstalen oppervlak zijn onze ventilatietorens altijd een visueel hoogtepunt op gevels van gebouwen, op binnenplaatsen maar ook op industriële daken.

    Vanaf de planningsfase wordt rekening gehouden met speciale klantwensen.

    Of het nu gaat om een ​​aanzuigtoren met lamellenkap in verschillende vormen, een uitblaastoren als kosteneffectief alternatief voor de FSA-schoorsteen voor weinig verontreinigende afvoerlucht of een toevoer-/afvoerluchtcombinatietoren - bij Jeremias, systemen zijn projectspecifiek en houden rekening met stromingsweerstand en stromingsgeluid. Zeer professioneel ontworpen.

    Dankzij onze tientallen jaren ervaring in het verwerken van RVS van alle wanddiktes kunnen wij u ventilatietorens van topkwaliteit garanderen.

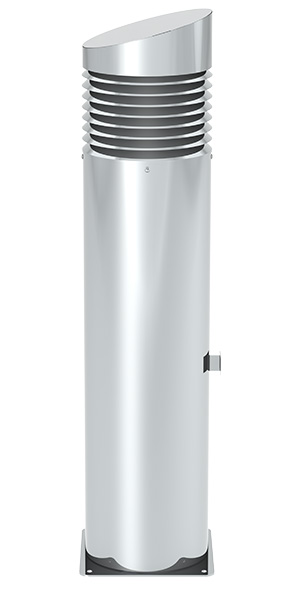

    FSC-inlaattoren

    VRIJSTAANDE, ENKELWANDIGE VENTILATIETOREN VOOR HET AANZUIGEN VAN FRISSE LUCHT



    BouwDe zichtbare buis ondersteunt statisch en draagt ​​tegelijkertijd media. Afhankelijk van de eisen worden ventilatietorens gemaakt van RVS (vanaf 1,5 mm) of staal (vanaf 4 mm).
    Statisch systeemAnkerkorf of gebouwaansluiting
    Dragend elementEnkelwandige standpijp van RVS of staal,
    gedimensioneerd volgens de statistiek
    Bouwenkelwandig
    MondafwerkingLatten 180° / 360° met recht dak, schuin dak of kegeldak
    Oppervlakte uiterlijkFacetrondslijpen voor RVS
    , verzinkt of gelakt staal (bekleding)



    AFDICHT- EN KLEMFLENS VOOR HET BEVESTIGEN VAN DE AFDICHTINGSFOLIE

    Om een ​​ventilatietoren weerbestendig aan de grond of het dak te bevestigen, moet deze in een afdichtingsfolie of het dakmembraan worden verwerkt. Voor het bevestigen van de dak-/vloerafdichting op de ventilatietoren dienen de flens en tegenflens als aanslagpunt. Deze kan ook afgedekt worden met een weerkraag om het systeem helemaal compleet te maken.

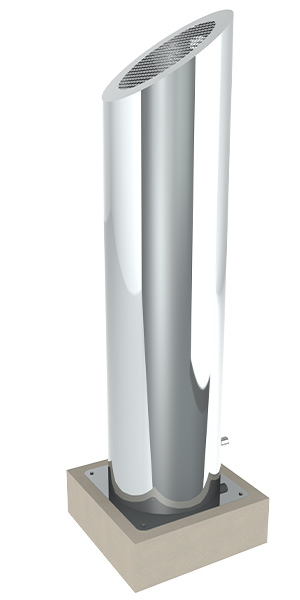

    FSC-uitblaastoren

    VRIJSTAANDE, ENKELWANDIGE VENTILATIETOREN VOOR HET UITBLAZEN VAN WEINIG VERONTREINIGENDE AFVOERLUCHT



    BouwDe zichtbare buis ondersteunt statisch en draagt ​​tegelijkertijd media. Meestal is het niet geïsoleerd. Afhankelijk van de eisen worden ventilatietorens gemaakt van RVS (vanaf 1,5 mm) of staal (vanaf 4 mm).
    Statisch systeemAnkerkorf of gebouwaansluiting
    Dragend elementEnkelwandige standpijp van RVS of staal,
    gedimensioneerd volgens de statistiek
    Bouwenkelwandig
    MondafwerkingUitlaatbocht 90° met vogelbeschermingsrooster of recht met vogelbescherming
    Oppervlakte uiterlijkFacetrondslijpen voor RVS
    , verzinkt of gelakt staal (bekleding)



    WATERSCHEIDER

    Geïntegreerde waterafscheiders in de open luchtafvoertoren voorkomen dat regenwater in het ventilatiesysteem terechtkomt. Ze vangen al het neerslag op en leiden het via een afvoersysteem naar buiten. Mogelijke ontwerpopties zijn de meerfasenscheider of de kruisplatenscheider, die in het onderste deel van de toren worden geplaatst en daar op een stromingsefficiënte manier kunnen worden gebruikt. Aan de kop van de ventilatietoren wordt daarentegen een deflectorkap bevestigd.

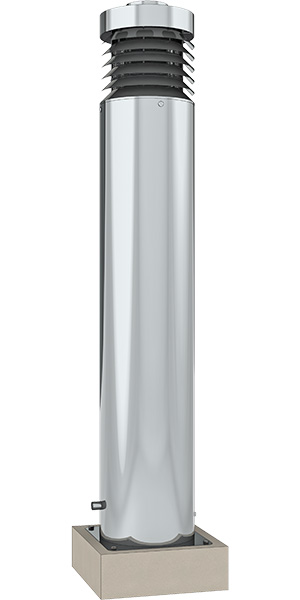

    FSC combinatietoren

    VRIJSTAANDE VENTILATIETOREN MET BINNENBUIS VOOR AFVOER VAN AFVOERLUCHT EN AANZUIGING VAN VERSE LUCHT VIA DE RINGVORMIGE SPLEET TUSSEN BINNEN- EN BUITENBUIS



    BouwDe zichtbare buis ondersteunt statisch en draagt ​​tegelijkertijd media. Meestal is het niet geïsoleerd. Afhankelijk van de eisen worden ventilatietorens gemaakt van RVS (vanaf 1,5 mm) of staal (vanaf 4 mm).
    Statisch systeemAnkerkorf of gebouwaansluiting
    Dragend elementEnkelwandige standpijp van RVS of staal,
    gedimensioneerd volgens de statistiek
    BouwBinnenband met meerdere schalen voor afvoer van afvoerlucht, ringvormige opening tussen binnen- en buitenbuis voor toevoer van verse lucht
    Isolatie van binnenleidingenIsolatie met Armaflex mogelijk
    MondafwerkingUitlaatbocht 90° met vogelbeschermingsrooster of recht met vogelbescherming
    Oppervlakte uiterlijkFacetrondslijpen voor RVS
    , verzinkt of gelakt staal (bekleding)



    WATERSCHEIDER

    Geïntegreerde waterafscheiders in de open luchtafvoertoren voorkomen dat regenwater in het ventilatiesysteem terechtkomt. Ze vangen alle neerslag op en leiden dit via een drainagesysteem naar buiten. Mogelijke ontwerpopties zijn de meerfasenscheider of de dwarsplatenscheider, die in het onderste deel van de toren worden geplaatst en daar kunnen worden geoptimaliseerd. stroom. Aan de kop van de ventilatietoren wordt daarentegen een deflectorkap bevestigd.

    AFDICHT- EN KLEMFLENS VOOR HET BEVESTIGEN VAN DE AFDICHTINGSFOLIE

    Om een ​​ventilatietoren weerbestendig aan de grond of het dak te bevestigen, moet deze in een afdichtingsfolie of het dakmembraan worden verwerkt. Voor het bevestigen van de dak-/vloerafdichting op de ventilatietoren dienen de flens en tegenflens als aanslagpunt. Deze kan ook afgedekt worden met een weerkraag om het systeem helemaal compleet te maken.
