    LAS-SCHOORSTENEN

    CONCENTRISCH ROOKGASSYSTEEM VAN ROESTVRIJ STAAL OF KUNSTSTOF (PP) VOOR RUIMTELUCHTONAFHANKELIJKE WERKING


    Concentrische afvoersystemen met binnenbuizen van roestvrij staal of kunststof zijn ideaal voor haarden die ruimteluchtonafhankelijk worden gebruikt.

    Het TWIN-GAS systeem is perfect voor aansluiting op decoratieve gashaarden of gashaarden in luchtonafhankelijke werking, terwijl voor condensatieketels de drukdichte systemen TWIN-P en TWIN-PL gebruikt kunnen worden   .

    De luchtafvoerschoorsteen, of kortweg LAS-schoorsteen, werkt met twee onafhankelijke pijpen. De binnenbuis van het concentrische systeem wordt gebruikt om de hete rookgasgassen af ​​te voeren. De ringvormige opening tussen de twee buizen dient voor de toevoer van verse lucht en voorziet de haard dus van verbrandingslucht van buitenaf, ongeacht de ruimtelucht.

    De koude verse lucht in de buitenleiding wordt in de afvoerleiding volgens het tegenstroomprincipe voorverwarmd, waardoor het rendement van de condensatieketel toeneemt.

    Als gesloten LAS-schoorsteen hebben onze TWIN-systemen geen conventionele schoorsteen nodig. Dit betekent dat de haarden overal in het gebouw kunnen worden geïnstalleerd, zelfs in nisjes of opslagruimtes, zolang de brandveiligheidsvoorschriften worden nageleefd.


    Onze LAS-schoorstenen in één oogopslag

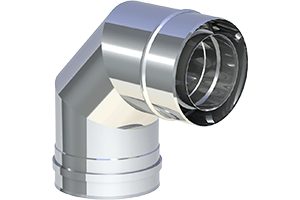

    TWIN-GAS

    LAS-schoorstenen voor decoratieve gashaarden

    • Steekverbindingsmof/-rups met interne speciale afdichting
    • Materiaal binnenband 1.4404 (316L)
    • Siliconen lipafdichting voorkomt luchtuitwisseling in de installatieruimte

    TWIN-PL

    Drukvaste concentrische verbindingsleiding

    • Stekkeraansluitmof/omlijsting
    • Speciale afdichting in de uitlaat- en buitenpijp
    • Materiaal binnenband PP
    • Ongevoelig voor vocht

    TWIN-P

    Drukdicht, concentrisch uitlaatsysteem

    • Stekkeraansluitmof/omlijsting
    • Speciale afdichting in de binnenband
    • Materiaal binnenband 1.4404 (316L) / 1.4571 (316Ti)
    • Ongevoelig voor vocht
    • Talrijke oppervlaktemogelijkheden

    Systeemvergelijking

    Onze concentrische afzuigsystemen zijn leverbaar voor diverse toepassingsgebieden, in verschillende uitvoeringen, materialen en kleurmogelijkheden. Voor een duidelijke vergelijking van onze concentrische LAS schoorstenen klikt u hier:

      ↵

    SysteemOlieGasFBBedrijfstempMateriaalWanddiktePRUIKDrukCertificeringClassificatie
    TWIN-GAS  ≤ 400 °C
    ≤ 600 °C
    binnen: 1.4404
    buiten: 1.4301
    binnen: 0,5 mm
    buiten: 0,5 mm
    N10036 CPR 9174 078T400 - N1 - W - V2 - L50040 - O50
    T600 - N1 - W - V2 - L50040 - O50
    TWIN-GAS-VISION
    Verbindingslijn
      ≤ 400 °C
    ≤ 600 °C
    binnen: 1.4404
    buiten: 1.4301
    binnen: 0,5 mm
    buiten: 0,5 mm
    N10036 CPR 9174 090T400 - N1 - W - V2 - L50040 - O100M
    T600 - N1 - W - V2 - L50040 - 0100M
    TWIN-PL *
    < DN 200
     ≤ 120 °C

    binnen: PP
    buiten: elektrisch verzinkt,
    gepoedercoat

    binnen: 2,0 mm
    buiten: 0,5 mm
    H1
    5000 Pa
    0036 CPR 9174 043T120 - H1 - W2 - O00 - LI - E - U0
    TWIN-PL *
    ≥ DN 200
     ≤ 120 °Cbinnen: PP
    buiten: elektrisch verzinkt,
    gepoedercoat
    binnen: 2,0mm
    buiten: 0,5 mm
    P1
    200 Pa
    0036 CPR 9174 043T120 - P1 - W2 - O00 - LI - E - U0
    TWIN-P
    < DN 200
     ≤ 120 °Cbinnen: PP
    buiten: 1.4301
    binnen: 2,0 mm
    buiten: 0,5 mm
    H1
    5000 Pa
    0036 CPR 9174 043T120 - H1 - W2 - O00 - LE - E - U0
    TWIN-P
    ≥ DN 200
     ≤ 120 °Cbinnen: PP
    buiten: 1.4301
    binnen: 2,0 mm
    buiten: 0,5 mm
    P1
    200 Pa
    0036 CPR 9174 043T120 - P1 - W2 - O00 - LE - E - U0
    TWIN-P (V)
    DN 60-110
     ≤ 120 °Cbinnen: PP
    buiten: 1.4301
    binnen: 2,0 mm
    buiten: 0,5 mm
    H1
    5000 Pa
    0036 CPR 9174 043T120 - H1 - W2 - O00 - LE - E - U0
    TWIN-P (CU)
    DN 60-110
     ≤ 120 °Cbinnen: PP
    buiten: 1.4301
    binnen: 2,0 mm
    buiten: 0,5 mm
    P1
    200 Pa
    0036 CPR 9174 043T120 - H1 - W2 - O00 - LE - E - U0

    OPMERKING
    * Installatie alleen in het gebouw als uitlaatpijp



    Voordelen van Jeremias LAS-schoorstenen

    AL ONZE LAS SCHOORSTENEN KENMERKEN ZICH DOOR:

    • CE-certificering
    • Eenvoudige installatie dankzij precies passende elementen en stekkerverbindingen
    • Roestvrij staal: TIG-inert gasgelaste en gepassiveerde langsnaden voor de hoogst mogelijke corrosiebescherming
    • Polypropyleen (PP): Verwarmingselement stomplasnaad volgens DVS 2207 T11
    • Condensaat- en gasdichtheid
    • Gebruik van hoogwaardige afdichtingsmaterialen voor een lange levensduur
