    GROTE BAKKERIJEN

    Op het gebied van industriële bakkerijen zijn geen twee projecten hetzelfde. Daarom is gedetailleerd, technisch competent advies over bakkerijprojecten en het rekening houden met een breed scala aan klantwensen tijdens de planning essentieel om het juiste uitlaatconcept en de best mogelijke oplossing te verkrijgen.

    Afzuigsystemen voor ovens in industriële bakkerijen moeten aan bijzondere eisen voldoen omdat elke oven doorgaans vier leidingaansluitingen heeft: een rookgasleiding, een stoomleiding, een verse luchtleiding voor de olie/gasbrander en een afzuigleiding waardoor de warme lucht wordt afgevoerd wanneer de oven wordt geopend, kan worden afgetrokken.

    De hete uitlaatgassen van de verschillende branders en de dampen, dat wil zeggen de vochtige afvoerlucht uit de oven, worden doorgaans via een rookgas- of dampopvangkanaal naar een warmteterugwinningssysteem in de vorm van een cascadesysteem geleid.

    Omdat stoom door het bakproces een hoog vochtaandeel bevat, is de dichtheid van het leidingsysteem in dit geval bijzonder belangrijk. Bij de genoemde Jeremias-elementsystemen wordt dit gewaarborgd door de steekverbinding met een interne speciale afdichting en een externe klemband.

    Om op weg naar de warmtewisselaar zo min mogelijk warmte te verliezen, wordt als rookgasleiding meestal een geïsoleerde, dubbelwandige RVS-schoorsteen geïnstalleerd.

    Hoewel dit afzuigsysteem dan vooral in de hoofdschoorsteen wordt toegepast, verdient het aanbeveling om voor de verse lucht- en dampkanalen een drukdicht enkelwandig systeem toe te passen.

    Jeremias biedt flexibele oplossingen voor een grote verscheidenheid aan eisen en planningsontwerpen. Dankzij de grootste verscheidenheid aan producten op de markt zijn de uitlaatsystemen van Jeremias compatibel met alle transportovens, rekovens enz. die op de markt verkrijgbaar zijn. Onze competente technische adviseurs hebben jarenlange ervaring in de bakkerijsector en hebben er al vele uitgebreid geïmplementeerd en uitdagende projecten.


    Geschikte uitlaatsystemen

    DW-FU

    Klassieke roestvrijstalen schoorsteen

    • Stekkeraansluitmof/omlijsting
    • Materiaal binnenband 1.4571 (316Ti) / 1.4404 (316L)
    • Bestand tegen roetbrand of ongevoelig voor vocht
    • Talrijke oppervlaktemogelijkheden

    DW-AL

    Drukvaste roestvrijstalen schoorsteen

    • Stekkeraansluitmof/omlijsting
    • Speciale afdichting in de binnenband
    • Materiaal binnenband 1.4404 (316L) / 1.4571 (316Ti)
    • Ongevoelig voor vocht
    • Talrijke oppervlaktemogelijkheden

    DW-ECO 2.0

    Goedkope roestvrijstalen schoorsteen

    • Stekkeraansluitmof/omlijsting
    • Materiaal binnenband L99
    • Bestand tegen roetbrand of ongevoelig voor vocht

    DW-ECO 2.0 AL

    Voordelige drukdichte roestvrijstalen schoorsteen

    • Stekkeraansluitmof/omlijsting
    • Speciale afdichting in de binnenband
    • Materiaal binnenband L99
    • Ongevoelig voor vocht

    EW-FU

    Enkelwandig RVS uitlaatsysteem

    • Stekkeraansluitmof/omlijsting
    • Materiaal 1.4404 (316L) / 1.4571 (316Ti)
    • Bestand tegen roetbrand of ongevoelig voor vocht

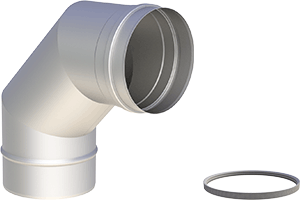

    EW-ALBI

    Drukdicht uitlaatsysteem van roestvrij staal

    • Stekkeraansluitmof/omlijsting
    • Interne speciale afdichting
    • Materiaal 1.4404 (316L) / 1.4571 (316Ti)
    • Ongevoelig voor vocht

    EW-KL

    Conisch afdichtend uitlaatsysteem van roestvrij staal

    • Conische aansluittechniek
    • Geen aparte afdichting nodig
    • Materiaal 1.4404 (316L) / 1.4571 (316Ti)
    • Bestand tegen roetbrand of ongevoelig voor vocht
    • Geschikt voor hoge temperaturen en hoge druk
    • Conisch inkortbare lengte-elementen beschikbaar

    Referenties

    SYSTEEM TYPEGrote bakkerij, inrolovens
    SystemenDW-ECO 2.0, DW-FU, EW-AL-BI
    TOTALE LENGTE400 m
    DIAMETER 150 - 600 mm

    Veruit het grootste systeem dat Jeremias ooit voor een grootschalige bakkerij heeft gepland, is voltooid.

    De bakkerij is uitgerust met ons stoom- en condenswaterdichte systeem EW-ALBI in de speciale hoogglansuitvoering en de systemen DW-ECO 2.0 en DW-FU. Sinds de inbedrijfstelling van het systeem is in totaal bijna 400 m Jeremias RVS-leiding gebruikt voor het afvoeren van stoom, rookgassen en afzuigkappen en voor de toevoer van verse lucht.

    Om de zogenaamde roll-in ovens correct aan te sluiten, zijn er diverse diametermaten van 150 tot 600 mm geïnstalleerd.



    Systeem typeGrote bakkerij
    SystemenDW-ECO 2.0, EW-AL-BI
    Totale hoogte14 m
    Diameter150, 180 und 300 mm

    Dit bijzondere project in Reutlingen vereiste een nauwe samenwerking met veel afstemming tussen onze ontwerp- en projectontwikkelingsafdelingen.
    De grote uitdaging bij dit bakkerijproject was de ontwikkeling en productie van de benodigde speciale onderdelen.

    Vanwege een schuine gevel en de wens om het systeem in twee rijen achter elkaar te plaatsen, moesten speciale voetplaten en muurbeugels worden ontworpen.

    Sinds de ingebruikname worden de 6 drukdichte DW-ECO leidingen (Ø 150 en 180mm) gebruikt voor het afvoeren van stoom en rookgassen. De zevende AL-BI-lijn, die op de foto rechts loopt en een diameter heeft van 300 mm, leidt de damp die ontstaat tijdens het bakproces naar buiten.
