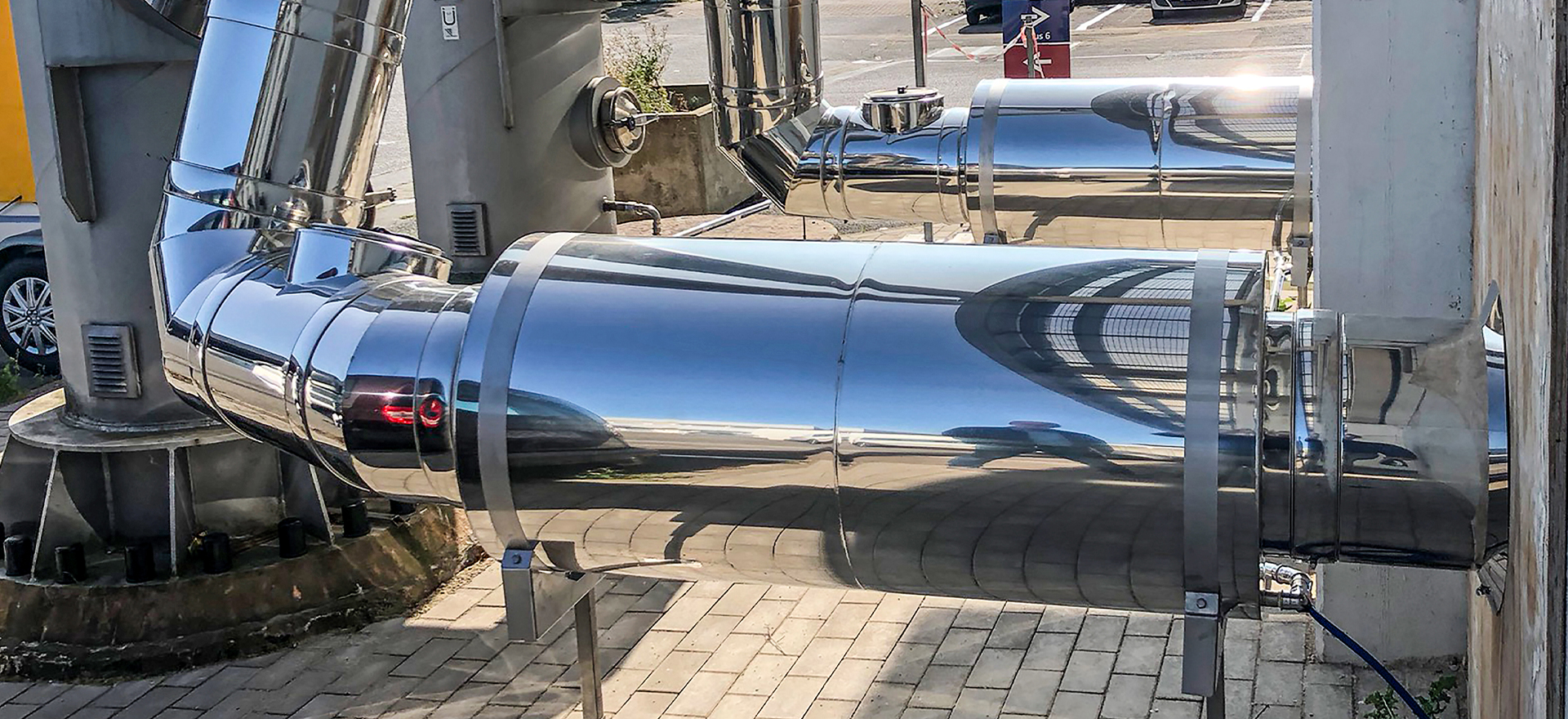

Systemicon Abgasschalldämpfer

    Rookgasdemper

    EFFECTIEVE VERMINDERING VAN GELUIDSEMISSIES

    De werking van moderne warmtekrachtcentrales, biomassasystemen en olie- en gasketels leidt vaak tot ongewenste geluidsoverlast. Naast het geluid in de stookruimte vormt het verbrandingsgeluid dat in de rookgasgassen wordt meegevoerd een niet te onderschatten bron van emissies.

    De midden- en hoogfrequente geluiden van moderne verwarmingssystemen, evenals het voornamelijk laagfrequente gezoem van warmtekrachtkoppelingscentrales, worden via de rookgaspijp en de schoorsteen doorgegeven . Deze kunnen bij hogere geluidsniveaus zowel in de woonkamer als in de buurt als storend worden ervaren.

    Jeremias is al jaren actief bezig met het ontwikkelen van akoestische oplossingen voor rookgas systemen die dergelijke geluidsoverlast effectief verminderen. Onze eigen geluidsdempertestbank onderstreept onze uitstekende kwaliteitsnormen.

    Profiteer van onze ruim 10 jaar knowhow en onze uitgebreide dienstverlening op het gebied van geluidsisolatie!



    WARMTEGENERATOREN EN HUN KARAKTERISTIEKE FREQUENTIES

    Afhankelijk van het type warmtegenerator volgt het hinderlijke bedrijfsgeluid meestal karakteristieke frequentiepatronen. Met het juiste type uitlaatdemper afgestemd op het betreffende frequentiebereik kunnen de stoorfrequenties worden geminimaliseerd en kan het geluidsniveau worden teruggebracht tot het gewenste niveau.

    FREQUENTIEBEREIKGELUIDDEMPER TYPEDEMPER SERIE VOOR
    BOILERWKKBiomassa

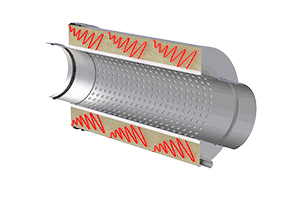

    overwegend midden- en hoge frequentieAbsorptie geluiddemperASDAEDAVD

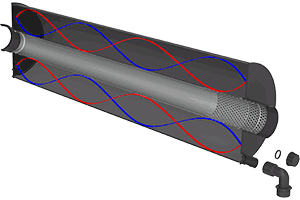

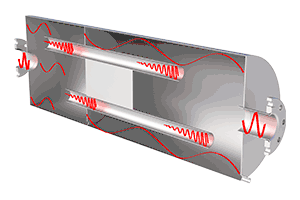

    overwegend lage frequentieReflectie/resonantiedemperRSDROOD

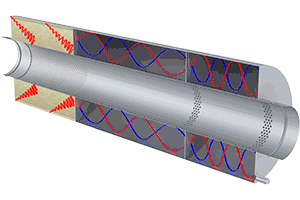

    breedband frequentiebereikGecombineerde geluiddemperKSDWANNEER



    BOILER

    De uitlaatgassen die tijdens het verbrandingsproces ontstaan, komen via het uitlaatsysteem in het milieu terecht. Hier kunnen vlamgeluiden uit de stookruimte en het “zoemen” van de in condensatieketels geïnstalleerde ventilator worden overgedragen. In de regel zijn dit midden- en hoogfrequente geluiden die met behulp van een absorptiedemper kunnen worden verminderd. Vooral bij nieuwere heteluchtbranders kan het gebruik van een gecombineerde rookgasdemper of een zuivere resonantiedemper noodzakelijk zijn voor een breder dempingsbereik.

    GECOMBINEERDE WARMTE- EN KRACHTCENTRALES/GENERATOREN

    Bij warmtekrachtcentrales en generatoren wekt een motor voornamelijk elektrische stroom op, terwijl in de WKK-installatie aanvullende bruikbare warmte wordt opgewekt. Het motorgeluid is vaak merkbaar als een laagfrequent gebrom; de keuze van het juiste type geluiddemper hangt dus in grote mate af van het aantal cilinders en het toerental van de motor.

    BIOMASSAKETEL

    De verbranding van biomassa zoals hout, pellets of houtsnippers is vrijwel geruisloos. In dit geval zijn geïntegreerde ventilatoren als enige verantwoordelijk voor vervelende, meestal midden- tot hoogfrequente geluiden. Vanwege de agressievere samenstelling van de uitlaatgassen wordt bij biomassaketels aanbevolen een aangepaste absorptiegeluiddemper met resistent glaszijdeweefsel te gebruiken.




    Onze rookgasdempers

    Breedband demping

    Effectief in hoge en middenfrequentiebereiken



    Hoge demping in het lage frequentiebereik
    Ideaal voor hoge tegendruk



    Aangepaste demping in het lage frequentiebereik
    Ideaal voor lage tegendruk



    Op breedband afgestemd frequentiebereik
    Afhankelijk van de vereisten

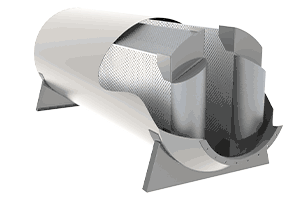

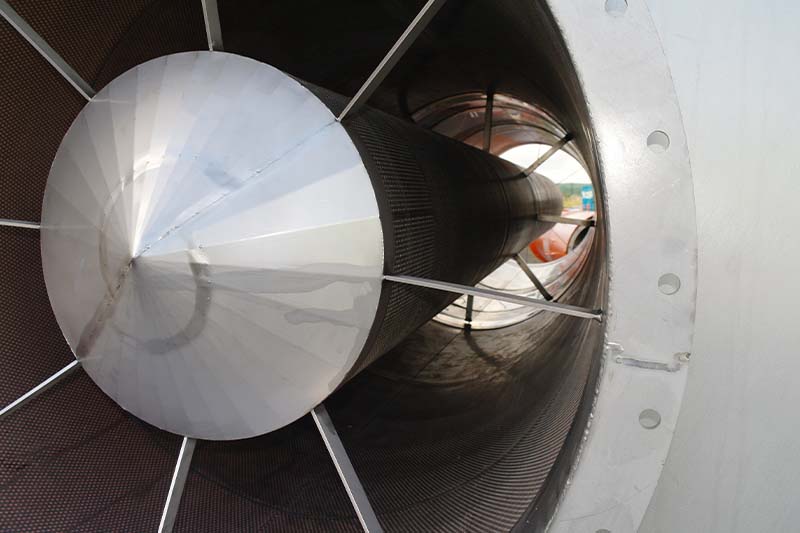

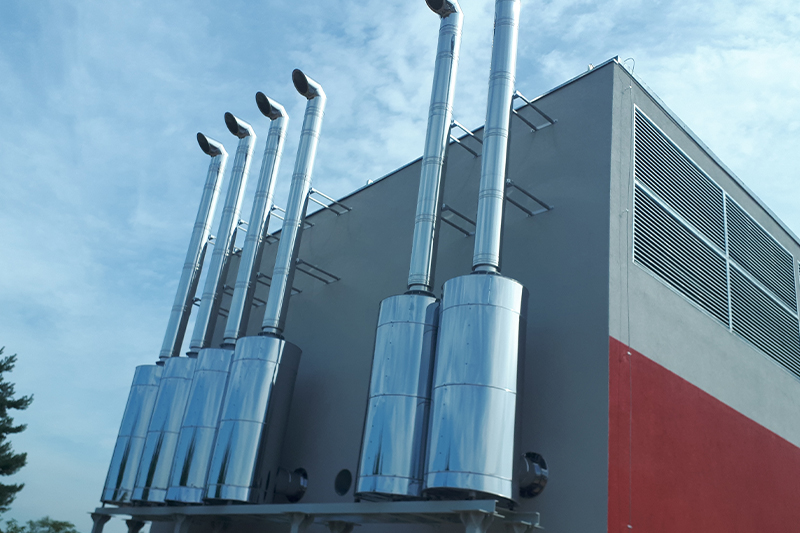

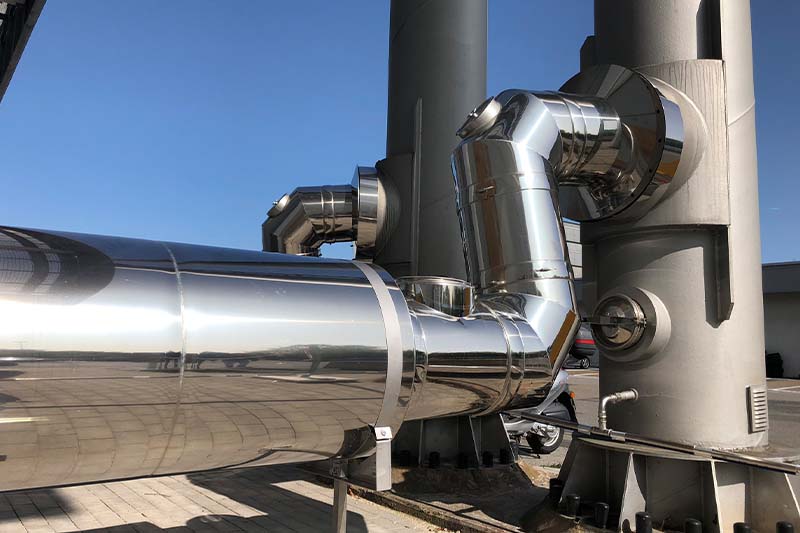

    Groot formaat geluiddemper

    Individueel ontworpen en vervaardigd voor de betreffende projectvereisten



    Vergelijking van rookgasdempers

    Onze rookgasdempers zijn ontworpen voor diverse geluidsbronnen en zijn verkrijgbaar in een grote verscheidenheid aan uitvoeringen en opties. Hier is een duidelijke vergelijking van onze geluiddempers:

    Voor ketels

    Voor ketels en wkk-eenheden

    Voor wkk

    Voor biomassa

    VOOR KETELS

    SysteemOlieGasFBVerbindingssysteem
    MateriaalPRUIKDempingFrequentiebereikInstallatieClassificatie
    ASD-B-ECO EW-AL-BI1.4404 15 dB, 20 dB> 250 HzH, V met siliconenafdichting :
    T200 - P1 - D
    T200- P1 - W
    ASE-ECO EW-AL-BI1.4404 15 dB, 20 dB> 250 HzH, V met siliconenafdichting :
    T200 - P1 - D
    T200- P1 - W
    ASD-EWEW-FU1.4404  / 1.457115 dB, 25 dB> 250 HzH, Vzonder afdichting:
    T400 - N1 - D
    T400 - N1 - W
    ASD-ALBIEW-AL-BI1.4404 / 1.457115 dB, 25 dB> 250 HzH, Vmet EPDM- afdichting:
    T120 - P1 - D
    T120 - P1 - W
    met siliconenafdichting :
    T200 - P1 - D
    T200 - P1 - W
    ASD-DWECODW-ECO 2.01.440415 dB, 25 dB> 250 HzH, Vzonder afdichting
    T400 - Na - W
    ASD-DWECO-ALDW-ECO 2.0 AL1.440415 dB, 25 dB> 250 HzH, Vmet EPDM- afdichting:
    T120 - P1 - D
    T120 - P1 - W
    met siliconenafdichting :
    T200 - P1 - D
    T200 - P1 - W
    ASD-DWDW-FUSchalldämpfer: 1.4404 / 1.4571
    Stutzen außen: 1.4301
    15 dB, 25 dB> 250 HzH, Vzonder afdichting:
    T400 - N1 - D
    T400 - N1 - W
    ASD-DWALDW-ALSchalldämpfer: 1.4404 / 1.4571
    Stutzen außen: 1.4301
    15 dB, 20 dB> 250 HzH, Vmet EPDM- afdichting:
    T120 - P1 - D
    T120 - P1 - W
    met siliconenafdichting :
    T200 - P1 - D
    T200 - P1 - W
    ASD-SDK-EWEW-FU1.440415 dB, 25 dB> 250 HzH, Vzonder afdichting:
    T400 - N1 - D
    T400 - N1 - W
    ASD-SDK-ALBIEW-AL-BI1.440415 dB, 25 dB> 250 HzH, Vmet EPDM- afdichting:
    T120 - P1 - D
    T120 - P1 - W
    met siliconenafdichting :
    T200 - P1 - D
    T200 - P1 - W
    ASD-WEW-FU
    EW-AL-BI
    1.440425 dB> 250 HzHzonder afdichting:
    T400 - N1 - D
    T400 - N1 - W
    met EPDM- afdichting:
    T120 - P1 - D
    T120 - P1 -W
    met siliconenafdichting :
    T200 - P1 - D
    T200 - P1 - W
    ASD-TEW-FU1.440410 dB> 250 HzHzonder afdichting:
    T400 - N1 - D
    ASM-EWEW-FU1.440415 dB, 25 dB> 250 HzVzonder afdichting:
    T400 - N1 - D
    T400 - N1 - W
    ASM-BEW-AL-BI1.440415 dB, 25 dB> 250 HzVmet siliconenafdichting:
    T200 - P1 - D
    T200 - P1 - W
    ASSDW-FU1.440410 dB, 20 dB> 250 HzVzonder afdichting:
    T400 - N1 - D
    SDK 1.44045 dB - 15 dB> 500 HzVzonder
    KSD-EWEW-FU1.4404 / 1.475125 dB> 100 HzH, Vzonder afdichting:
    T400 - N1 - D
    T400 - N1 - W
    KSD-ALBIEW-AL-BI1.4404 / 1.475125 dB> 100 HzH, Vmet EPDM- afdichting:
    T120 - P1 - D
    T120 - P1 - W
    met siliconenafdichting :
    T200 - P1 - D
    T200 - P1 - W

    Demping:
    Dit zijn dempingsklassen. Nauwkeuriger dempingsspectrum in het technische gegevensblad.

    Installatie:
    H = Horizontaal, V = Verticaal, volg de installatie-instructies voor het uitlaatsysteem

    Classificatie:
    komt overeen met de classificatie van het geselecteerde verbindingssysteem

     = Mogelijke toepassingen moeten van geval tot geval worden verduidelijkt.

    VOOR KETELS EN WKK-UNITS

    SysteemOlieGasFBVerbindingssysteemMateriaalPRUIKDempingFrequentiebereikInstallatieClassificatie
    ASD-PP  EW-PPSPP 20 dB, 30 dB> 250 HzH, V met EPDM- afdichting:
    T120 - H1 - D
    T120- H1 - W
    ASD-H EW-KL1.440420 dB, 25 dB, 30 dB> 500 HzH, V conische afdichting:
    T400 - H1 - D
    T400 - H1 -W
    ASD-TWPL  TWIN-PLPP / 1.4301 ab 20 dB> 250 HzH, Vmet EPDM- afdichting:
    T120 - H1 - D
    T120 - H1 - W
    RSD-PP EW-PPSPP 20 dB, 25 dB> 40 HzH, VT120 - H1 - W

    VOOR WKK

    SysteemDieselGasFBVerbindingssysteemMateriaalPRUIKDempingFrequentiebereikInstallatieClassificatie
    AED-KL EW-KL1.440415 dB, 25 dB> 250 HzH, V conische afdichting:
    T400 - H1 - D
    T400- H1 - W
    AED-FL Aluminium flens1.440415 dB, 25 dB> 250 HzH, V T200 - H1 - D
    T200- H1 - W
    AEL-KL EW-KL1.440415 dB, 25 dB> 250 HzVzonder afdichting:
    T400 - N1 - D
    T400 - N1 - W
    AEL-FL Aluminium flens1.440415 bD, 25 dB> 250 HzVT200 - H1 - D
    T200 - H1 - W
    KED-KL EW-KL1.440435 dB, 45 dB> 100 HzH, Vconische afdichting:
    T400 - H1 -D
    T400 - H1 - W
    KED-FL Aluminium flens1.440435 dB, 45 dB> 100 HzH, VT200 - H1 - D
    T200 - H1 - W
    KEL-KL EW-KL1.440435 dB> 100 HzVconische afdichting:
    T400 - H1 - D
    T400 - H1 - W
    KEL-FL Aluminium flens1.440435 dB> 100 HzVT200 - H1 - D
    T200 - H1 - W
    RED-FL Aluminium flens1.440435 dB75 - 160 HzH, VT200 - H1 - D
    T200 - H1 - W
    MSD-PP05 EW-PPSPP5 dB V

    Voor Biomassa

    SysteemBiomassaVentilatorenVerbindingssysteemMateriaalPRUIKDempingFrequentiebereikInstallatieClassificatie
    AVD-FWerksnormflansch1.440415 dB> 250 HzH, V T200 - H1 - D
    T200- H1 - W

    Hier is een duidelijke vergelijking van onze rookgasdempers om te downloaden:

    Voor ketels

    Voor wkk

    Voor ketels en wkk-eenheden

    Voor biomassa

    Voordeel van Jeremias

    DE ROOKGASDEMPERS VAN JEREMIAH KENMERKEN ZICH DOOR:

    • Uitgebreid assortiment standaard geluiddempers voor vele toepassingsgebieden
    • Geluiddemperproductie volgens klantvereisten
    • Projectplanning en implementatie van speciale oplossingen
    • Grote verscheidenheid aan soorten en uitvoeringen
    • Uitvoering in RVS 1.4301, 1.4571 … en normaal staal S235JR
    • Het uitvoeren van geluidsmetingen op locatie
    • Fabrieksacceptatie van geluiddempers op een interne akoestische testbank
    • Complete uitlaatsystemen uit één hand
    • Individueel advies over projecten
    • Beste advies via trainingen/webinars

    Rookgasdemper selectie

    Ondanks de verscheidenheid aan verschillende typen en series geluiddempers is het selecteren van de juiste uitlaatdemper voor de betreffende toepassing geen rocket science. Vind de juiste geluiddemper in vijf eenvoudige stappen.

    Let op de aangegeven volgorde om de juiste geluiddemper te identificeren.

    Bereik jouw doel in 5 stappenVoorbeeld
    1. Definieer de geluidsbron

    Condenserende ketel

    Vochtige werking

    Max. leveringsdruk van 70 Pa

    Ca. 75 °C uitlaatgastemperatuur

    2. Bepaal het verbindingssysteem

    Uitlaatsysteem EW-AL-BI

    Geschikt voor condensatiebedrijf

    Overdrukdicht tot 200 Pa

    Temperatuurbestendig tot 200 °C

    3. Bereken de doorsnedeØ 130 mm
    4. Bepaal de eisen aan de uitlaatdemper

    Geluidsdemping in het hoge en middenfrequentiebereik

    Streefniveau: 12 dB reductie

    Doorgangselement, horizontale montage

    5. Selecteer het type geluiddemperAbsorptie geluiddemper



    Resultaat



    ASD-B-ECO 15 130 of

    ASD-ALBI...15 130

    Een actueel overzicht van de Jeremias standaard dempers vindt u in onze prijslijst of productoverzicht

    Downloaden



    Als u vragen heeft bij het selecteren van de juiste geluiddemper of als u een speciaal ontwerp nodig heeft, staat ons team van experts u te allen tijde graag met advies en ondersteuning terzijde.

    Jeremiah's geluiddemper-hotline: Tel +49 9832 68 68 8001

    Geluidsmeting

    METING VAN EMISSIEWAARDEN

    Rookgaspijpen van RVS zijn door het materiaal zeer goede geluidsgeleiders. Het door het verwarmingssysteem gegenereerde geluid wordt via de uitlaatpijp en de schoorsteen naar de uitlaat overgebracht en daar naar de omgeving uitgestraald. Het geluidsniveau bij de schoorsteenmonding moet voldoen aan de in het rapport genoemde emissiegrenswaarden. Ons speciaal opgeleide personeel voert graag voor u geluidsmetingen uit aan de schoorsteenmonding conform DIN EN 45 635 deel 47.

    REIKWIJDTE VAN GELUIDSMETINGSDIENSTEN

    • Inspectie ter plaatse van de installatie
    • Meting van het emissiegeluidsniveau aan de schoorsteenmonding
    • Gebruik van een geluidsniveaumeter met de hoogste nauwkeurigheidsklasse 1
    • Meting van rust-/basisgeluidsniveaus
    • Testen op lage frequentiebereiken
    • Meetrapport met totaalniveau en geluidsspectrum

    De verkregen gegevens kunnen worden gebruikt voor een optimaal geluiddemperontwerp.

    GELUIDSMETING IN DE PRAKTIJK

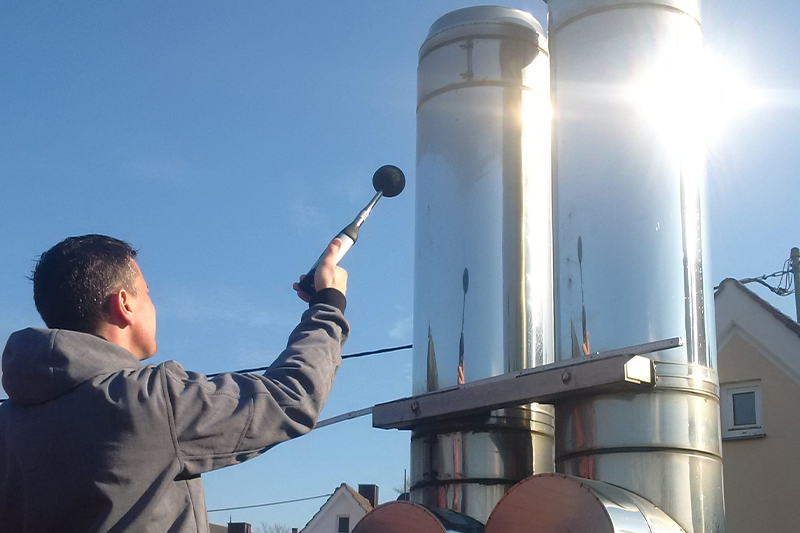

    Om de geluidsemissie van de installatie te meten op een afstand van 1 meter van de schoorsteenmond, gebruiken wij een geluidsanalysator.
    Uit de resultaten van deze emissiemeting kunnen vervolgens de behaalde geluidsimmissiewaarden worden berekend door deskundigen of ingenieursbureaus, bijvoorbeeld in aangrenzende woonwijken.
