Systemicon Leichtbauschornstein

    Lichtgewicht schacht en muurdoorvoer

    Snelle en eenvoudig te installeren oplossingen voor nieuwbouw of renovatie

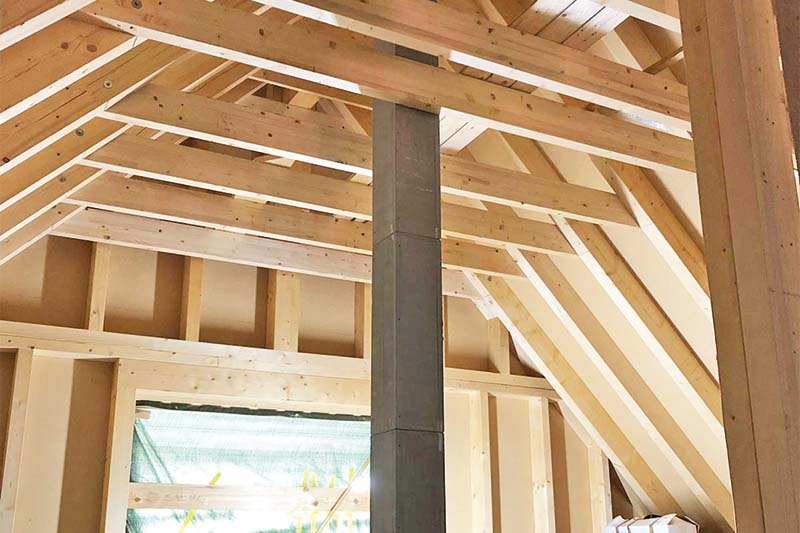

    Onze lichtgewicht en eenvoudig te installeren lichtgewichtschachten hebben zeer goede isolerende eigenschappen en kunnen daardoor op korte afstand van brandbare componenten worden geïnstalleerd. Afhankelijk van de toepassing is de lichtgewicht schoorsteen van calciumsilicaat brandwerende panelen uitgerust met verschillende Jeremias-binnenbuizen of dient als alternatief als montageschacht voor CE-gecertificeerde binnenbuizen.

    Voor haarden op vaste brandstoffen adviseren wij de systemen FURADO-F of FURADO-F-LAS (voor ruimteluchtonafhankelijke werking). Bij het gebruik van een olie- of gashaard is het FURADO-A systeem of de ruimtebesparende FURADO-AL A 30 de eerste keuze.

    Met onze LUX-NOVA of LUX-ECO brandwerende kanalen zijn ook innovatieve oplossingen voor muurdoorvoeren, plafonddoorvoeren of dakdoorvoeren voor afvoerleidingen mogelijk.


    Onze lichtgewicht schoorstenen en brandwerende kanalen in één oogopslag

    FURADO-F

    Lichtgewicht schoorsteensysteem voor haarden op vaste brandstoffen

    • Veilige tand- en groefverbindingen
    • Brandwerende panelen van calciumsilicaat
    • Vochtige werking

    FURADO-F-LAS

    Concentrisch luchtonafhankelijk lichtgewicht schoorsteensysteem voor haarden op vaste brandstoffen

    • Veilige tand- en groefverbindingen
    • Brandwerende panelen van calciumsilicaat
    • Droge werking
    • LAS-operatie op vaste brandstoffen

    FURADO-A

    Lichtgewicht schoorsteensysteem voor olie-/gashaarden

    • Veilige tand- en groefverbindingen
    • Brandwerende panelen van calciumsilicaat
    • Vochtige werking
    • Overdruk tot 5000 Pa

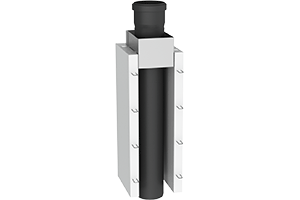

    FURADO-A-LA30

    Schachtsysteem voor condensatieketels op olie/gas

    • Eenvoudige aansluiting door middel van speciale connectoren
    • Brandwerende panelen van calciumsilicaat
    • Vochtige werking
    • Overdruk tot 5000 Pa
    • Plafondondersteunde installatie

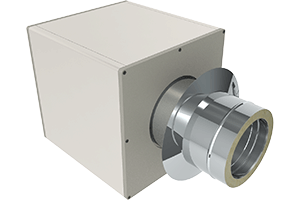

    LUX-NOVA

    Wand-, plafond- en dakdoorvoer voor afzuigsystemen

    • Behuizing van duurzaam temperatuurbestendig brandwerend materiaal
    • Met en zonder pijpuitsparing
    • Geschikt voor passief- en lage-energiewoningen met speciaal adapterrubber

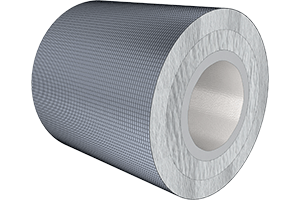

    LUX-ECO

    Wand-, plafond- en dakdoorvoer voor geïsoleerde rook-/kachelleidingen

    • Buismantel van onbrandbaar glasvezelisolatiemateriaal Variotherm
    • Kan worden ingekort tot de gewenste installatielengte
    • Bijzonder praktisch voor kanalen op schuine daken en voor het aanbrengen van externe isolatie van gebouwen

    Systeemvergelijking

    Onze lichtgewicht schoorstenen en brandwerende doorvoeren zijn ontworpen om aan verschillende eisen te voldoen en komen overeen met de huidige testcriteria van DIN 18160. Er is veel variatie mogelijk door verschillende schachten en binnenbuisoplossingen voor een grote verscheidenheid aan soorten haarden

      ↵

    systeemoliegasfbBedrijfstemp.     materiaalWand-
    dikte
    TIGDruk     CertificeringClassificatie
    FURADO-F≤ 400°CLichtgewicht schacht gemaakt van brandwerende panelen van calciumsilicaatSchacht
    50 mm
    25 mm
    isolatie
    N10036 CPR 9174 078T400 – N1 – D – V3 – L50050 – Gxx
    Z - 7.1 - 3479 /
    Z - 7.1 - 3482
    T400 - N1 - D - 3 - G50 - LA90
    ≤ 600°CSchacht
    60 mm
    25 mm
    isolatie
    N10036 CPR 9174 073T600 – N1 – D – V3 – L50050 – Gxx
    Z - 7.4 - 3483T600 – N1 – D – 3 – G50 – LA90
    FURADO-F-LAS≤ 400°CLichtgewicht schacht gemaakt van brandwerende panelen van calciumsilicaatSchacht
    50 mm
    25 mm
    isolatie
    N1Z - 7.1 - 3480T400 - N1 - D - 3 - G50 - LA90

























    FURADO-A /
    FURADO-PPS

     ≤ 120°C

























    Lichtgewicht schacht gemaakt van brandwerende panelen van calciumsilicaat

    Schacht
    60 mm
    zonder
    isolatie
    H1
    5000 Pa
    0036 CPR 9174 075EW-PPS < DN 200
    T120 - H1 - W2 - O00 - LI - E - U0
    EW-PPS ≥ DN 200
    T120 - P1 - W2 - O00 - LI - E -U0
    EW-PP-FLEX DN 060 - ≤ DN 100
    T120 - H1 - W2 - O00 - LI - E - U0
    EW-PP-FLEX > DN 100 - DN 160
     ≤ 160°CSchacht
    60 mm
    zonder
    isolatie
    H1
    5000 Pa
    0036 CPR 9174 074T160 – N1 – W – V2 – L50050 – O00 (LA90)
    T160 – P1 – W – V2 – L50050 – O00 (LA90)
    T160 – H1 – W – V2 – L50050 – O00 (LA90)
    Z - 7.4 - 3478T160 – N1 – W – 2 – O00 – LA90
    T160 – P1 – W – 2 – O00 – LA90
    T160 – H1 – W – 2 – O00 – LA90
     ≤ 160°CSchacht
    50 mm
    zonder
    isolatie
    H1
    5000 Pa
    0036 CPR 9174 074T160 – N1 – W – V2 – L50050 – O00 (LA30)
    T160 – P1 – W – V2 – L50050 – O00 (LA30)
    T160 – H1 – W – V2 – L50050 – O00 (LA30)
    Z - 7.4 - 3478T160 – N1 – W – 2 – O00 – LA30
    T160 – P1 – W – 2 – O00 – LA30
    T160 – H1 – W – 2 – O00 – LA30
     ≤ 200°CSchacht
    50 mm
    25 mm
    isolatie
    H1
    5000 Pa
    0036 CPR 9174 074T200 – N1 – W – V2 – L50050 – O00 (LA90)
    T200 – P1 – W – V2 – L50050 – O00 (LA90)
    T200 – H1 – W – V2 – L50050 – O00 (LA90)
    Z - 7.1 - 3482T200 – N1 – W – 2 – O00 (LA90)
    T200 – P1 – W – 2 – O00 (LA90)
    T200 – H1 – W – 2 – O00 (LA90)
     ≤ 400°CSchacht
    50 mm
    25 mm
    isolatie
    H1
    5000 Pa
    0036 CPR 9174 074T400 – N1 – W – V2 – L50050 – Oxx (LA90)
    T400 – H1 – W – V2 – L50050 – Oxx (LA90)
    Z - 7.1 - 3482T400 – N1 – W – 2 – Oxx (LA90)
    T400 – P1 – W – 2 – Oxx (LA90)
    T400 – H1 – W – 2 – Oxx (LA90)
     ≤ 600°CSchacht
    60 mm
    25 mm
    isolatie
    0036 CPR 9174 074T600 – N1 – W – V2 – L50050 – Oxx (LA90)
    T600 – H1 – W – V2 – L50050 – Oxx (LA90)
    Z - 7.4 - 3483T600 – N1 – W – 2 – O50 – LA90
    T600 – P1 – W – 2 – O50 – LA90
    T600 – H1 – W – 2 – O50 – LA90
    FURADO-A-LA30  ≤ 120°CLichtgewicht schacht gemaakt van brandwerende panelen van calciumsilicaatSchacht
    25 mm
     H1
    5000 Pa
    Z - 7.4 - 3543T120 - H1 - W - 2 - O00 - LA30
    LUX-NOVA≤ 400°CBehuizing van duurzaam temperatuurbestendig brandwerend materiaal   Z - 7.4-3487T400 - L00
    LUX-ECO≤ 400°CBuismantel van onbrandbaar glasvezelisolatiemateriaal Variotherm   Z - 7.4-3469T400 - L00

    HINWEIS
    xx = Die Abstände zu brennbaren Bauteilen sind durchmesserabhängig.
    Wir verweisen daher auf unsere Leistungserklärungen, welche Ihnen im Download-Bereich zur Verfügung stehen

    Bitte bestellen Sie ab ca. 5 m Schornsteinhöhe zusätzliche Längenelemente 250 mm, 500 mm und 1000 mm, da die Schächte länger sind als unsere Innenrohre.
    Nutzlängen Schachtelemente: 250 = 225 mm / 500 = 475 mm / 1000 = 975 mm
    Nutzlängen Innenrohre: 250 = 190 mm / 500 = 440 mm / 1000 = 940 mm

    Voordelen van de lichtgewicht schoorstenen en muurdoorvoeren van Jeremias

    De lichtgewicht schoorstenen en brandwerende doorvoeren kenmerken zich door:


    • CE-certificering
    • Veiligste aansluittechniek door overlapverbinding (of connector voor FURADO-A-LA30)
    • Grote variabiliteit: verschillende schachten en binnenbuisoplossingen voor verschillende soorten haarden
    • Handig en kant-en-klaar systeem
    • Laag gewicht van de kistelementen (slechts 300kg/m3)
    • Vochtongevoelig schachtmateriaal
    • Zeer goede isolerende eigenschappen
