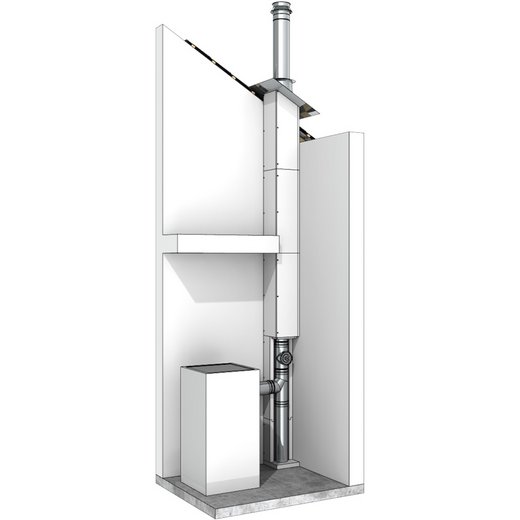

    Montagebeispiel Jeremias FURADO-A
    Muster Jeremias FURADO-A
    Basiselement mit Ausschnitt Jeremias FURADO-A
    Winkel Jeremias FURADO-A

    FURADO-A

    Lichtgewicht schoorsteensysteem voor olie- en gashaarden

    Het lichtgewicht schachtsysteem FURADO-A, bestaande uit brandwerende platen van calciumsilicaat, Jeremias-binnenbuizen uit de systemen EW-KL, EW-AL-BI, EW-PPS of EW-PP-FLEX en, afhankelijk van de uitlaatgastemperatuur, ook 25 mm dikke isolatieschalen, wordt toegepast bij haarden die op olie of gas werken. De dakuitvoering kan zowel met een schacht en bekleding als met RVS buizen uitgevoerd worden.

    Als alternatief kan de FURADO-A ook worden gebruikt als montageschacht voor de opname van CE-gecertificeerde binnenbuizen en, afhankelijk van de uitlaatgastemperatuur, met 25 mm isolatieschalen.

    SYSTEM_DETAIL_ICONS

    Product beschrijving

    Kenmerken

    • Zeer goede isolerende eigenschappen
    • Handig en eenvoudig te monteren door het lage gewicht
    • Veilige verbindingstechniek door tand- en groefverbindingen
    • Diverse binnenbuisoplossingen en schachtbekleding voldoen aan alle eisen
    • Korte afstanden tot brandbare componenten
    • 25 m bouwhoogte van de schacht zonder tussensteun
    • Statische set voor installatiehoogtes boven het dak tot 3 m

    Toepassingsgebieden

    • Standaard haarden voor olie en gas
    • Nieuwbouw en renovatie
    • Condensatieketels
    • WKK, verbrandingsmotoren
    • Warmtepompen op gas
    • Brandstofcellen

    Technische data

    MateriaalBrandwerende platen van calciumsilcaat
    Wanddikte60 mm
    Andere op aanvraag
    Interne asfmetingen140 x 140 mm tot 330 x 330 mm
    Andere op aanvraag
    Isolatietot 160°C uitlaatgastemperatuur zonder isolatie
    vanaf 160°C uitlaatgastemperatuur min. 25 mm isolatieschalen
    ringvormige openingtot 160°C tussen de binnenbuis en de binnenkant van de schacht min. 20 mm
    vanaf 160°C tussen de isolatie en de binnenkant van de schacht min
    PoëzieEPDM-afdichting ALBI367 (tot 120°C)
    Siliconen-afdichting ALBI26 (tot 200°C)
    FURADO-A

    GOEDKEURINGSNUMMER

    Toelatingen voor montage-assen:
    Z-7.4-3478 / Z-7.4-3482 / Z-7.4-3483

    CLASSIFICATIES VOLGENS DIN V18160-1

    Voor olie- en gashaarden:

    T160 - LA90 oder T160 - LA30
    (wanddikte schacht 60 mm (L A 90) of 50 mm ( LA 30),
    min. 20 mm ringvormige spleet, geen afstand tot brandbare componenten)

    T200 - LA90
    (wanddikte schacht 50 mm (L A 90), 25 mm isolatie,
    min. 20 mm ringvormige spleet, geen afstand tot brandbare componenten)
    T400 - LA90
    (wanddikte schacht 50 mm (L A 90), 25 mm isolatie,
    min. 20 mm ringvormige spleet,
    min. 50 mm afstand tot brandbare componenten)
    T600 - LA90
    (wanddikte schacht 60 mm (L A 90), 25 mm isolatie,
    min. 20 mm ringvormige spleet,
    min. 50 mm afstand tot brandbare componenten)

    Info:
    EPDM-afdichtingen ALBI367 (tot 120°C)
    siliconen-afdichtingen ALBI26 (tot 200°C)



    FURADO-A

    CE-CERTIFICAATNUMMER

    0036 CPR 9174 074

    0036 CPR 9174 075

    CE-CLASSIFICATIES VOLGENS DIN EN 1856-1

    EW-PP-FLEX DN60-110
    T120 - H1 - W2 - O00 - LI - E - U0

    EW-PP-FLEX > DN110-160
    T120 - P1 - W2 - O00 - LI - E - U0

    EW-PPS < DN200
    T120 - H1 - W2 - O20 - LI - E - U

    EW-PPS ≥ DN200
    T120 - P1 - W2 - O20 - LI - E - U

    CE-CLASSIFICATIES VOLGENS DIN EN 1856-1

    Voor olie- en gashaarden:
    T120 - P1 - W - V2 - L50050 - O00
    (wanddikte schacht 60 mm (L A 90) of 50 mm (L A 30), min. 20 mm ringvormige spleet)
    T160 - N1 - W - V2 - L50050 - O00
    (wanddikte schacht 60mm (L A 90) of 50mm (L A 30), min. 20mm ringvormige spleet)
    T160 - P1 - W - V2 - L50050 - O00
    (wanddikte schacht 60mm (L A 90) of 50mm ( L A 30), min. 20 mm ringvormige spleet)
    T160 - H1 - W - V2 - L50050 - O00
    (wanddikte schacht 60 mm (L A 90) of 50 mm (L A 30), min. 20 mm ringvormige spleet)
    T200 - N1 - W - V2 - L50050 - O00
    ( Wanddikte schacht 50 mm (L A 90), 25 mm isolatie, min. 20 mm ringvormige spleet)
    T200 - P1 - W - V2 - L50050 - O00
    (Wanddikte schacht 50 mm (L A 90), 25 mm isolatie, min. 20 mm ringvormige spleet)
    T200 - H1 - W - V2 - L50050 - O00
    (wanddikte schacht 50 mm (L A 90), 25 mm isolatie, min. 20 mm ringvormige spleet)
    T400 - N1 - W -  V2 - L50050 - Oxx
    (wanddikte schacht 50 mm (L A 90), 25 mm isolatie, min. 20 mm ringvormige spleet)
    T400 - H1 - W - V2 - L50050 - Oxx
    (wanddikte schacht 50 mm (L A 90), 25 mm isolatie, min. 20 mm ringvormige spleet )
    T600 - N1 - W - V2 - L50050 - Oxx
    (wanddikte schacht 60mm (L A 90), 25mm isolatie, min. 20mm ringvormige spleet)
    T600 - H1 - W - V2 - L50050 - Oxx
    (wanddikte schacht 60mm (L A 90), 25 mm isolatie, min. 20 mm ringvormige spleet)

    xx = Afstanden tot brandbare bouwmaterialen
    zijn afhankelijk van de diameter, zie prestatieverklaring
