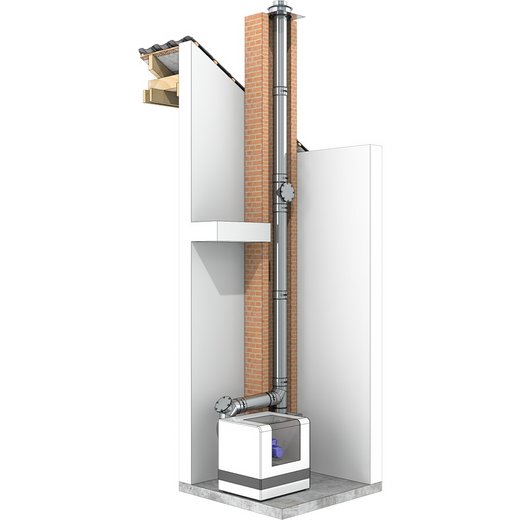

    Montagebeispiel Jeremias EW-KL
    Winkel Jeremias EW-KL
    Detailbild Jeremias EW-KL
    Detailbild Jeremias EW-KL

    EW-KL

    CONISCH AFDICHTEND ROOKGAS SYSTEEM VAN ROESTVRIJ STAAL

    Het enkelwandige systeemuitlaatsysteem EW-KL is dankzij de metaalconische verbinding uiterst veelzijdig. De conische aansluittechniek zorgt voor een drukdichtheid tot 5000 Pa en tegelijkertijd hoge uitlaatgastemperaturen tot 600 °C, omdat conventionele afdichtingen achterwege kunnen blijven. Dit betekent dat het rookgas systeem niet alleen geschikt is voor alle klassieke standaard haarden, maar ook voor het aansluiten van verbrandingsmotoren (WKK, noodstroomaggregaten etc.). Daarnaast wordt het systeem onder andere ook toegepast in ventilatiesystemen.

    SYSTEM_DETAIL_ICONS

    Product beschrijving

    KENMERKEN

    • Metalen conische afdichting
    • Drukdicht tot 5000 Pa zonder flenzen en aparte afdichting
    • Er zijn KLK-lengte-elementen verkrijgbaar die conisch kunnen worden ingekort
    • Snelle en eenvoudige montage
    • Bestand tegen roetbrand of ongevoelig voor vocht

    TOEPASSINGSGEBIEDEN

    • Standaard haarden voor olie, gas, vaste brandstoffen (natuurhout, cokes, turf, steenkool*)
    • Condensatieketels
    • Ventilatiesystemen
    • Ovens
    • WKK, verbrandingsmotoren
    • Noodgeneratoren, generatoren


    *exclusief antracietkolen uit Ibbenbüren

    Technische data

    Materiaal1.4404 (316L) / 1.4571 (316Ti)
    OPPERVLAKMateriaaldikte 0,6 mm hoogglans / vanaf Ø 350 mm mat
    Materiaaldikte 0,8 mm mat
    Overige op aanvraag
    WANDDIKTE0,6 mm
    Optioneel voor alle diameters 1,0 mm
    BINNENSTE DIAMETER80 - 600 mm
    Overige tot 1000 mm op aanvraag
    VERBINDINGConische verbindingstechniek
    huls/rups en klemband (optioneel)
    EW-KL

    CE-CERTIFICAATNUMMER

    0036 CPR 9174 004

    CE-CLASSIFICATIES VOLGENS DIN EN 1856 - 1

    T200 - P1 - W - V2 - L50060 - O00
    T200 - H1 - W - V2 - L50060 - Oxx
    T400 - N1 - D - V2 - L50060 - Gxx
    T400 - P1 - W - V2 - L50060 - Oxx
    T450 - H1 - W - V2 - L50060 - Oxx
    T600 - N1 - D - V3 - L50060 - Gxx1
    T600 - P1 - W - V2 - L50060 - Oxx
    T600 - H1 - W - V2 - L50060 - Gxx

    1 met 25 mm isolatie
    xx = afstanden tot brandbaar gebouw materialen zijn Ø-afhankelijk, zie prestatieverklaring



    EW - KL Verbindingsleiding

    CE-CERTIFICAATNUMMER

    0036 CPR 9174 042

    CE-CLASSIFICATIES VOLGENS DIN EN 1856-2

    T200 - P1 - W - V2 - L50060 - O50M
    T200 - H1 - W - V2 - L50060 - O50M
    T400 - H1 - W - V2 - L50060 - G500M
    T400 - N1 - D - V2 - L50060 - G400M
    T400 - N1 - D - V2 - L50060 - G3001

    1 met Strahlungsschutz
