Systemicon Edelstahlschornstein doppelwandig

    Dubbelwandige roestvrijstalen schoorsteen

    GEÏSOLEERDE RVS SCHOORSTENEN VOOR DIVERSE TOEPASSINGSGEBIEDEN IN VERSCHILLENDE UITVOERINGEN

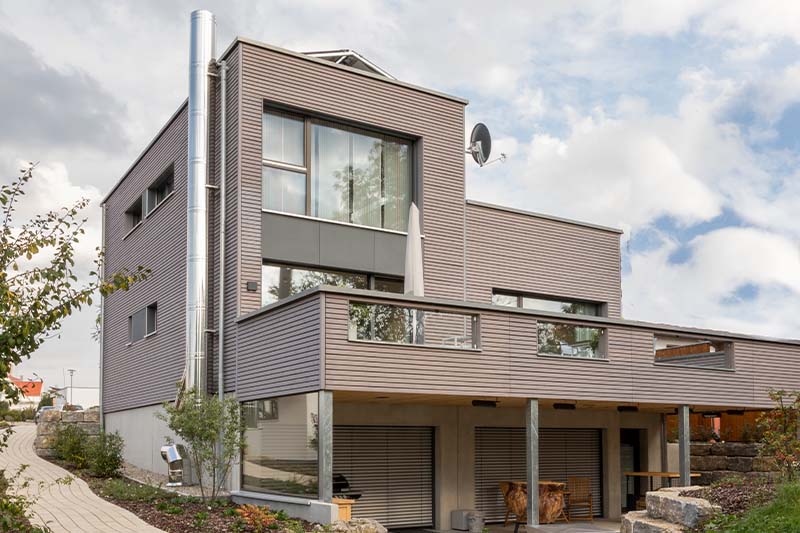

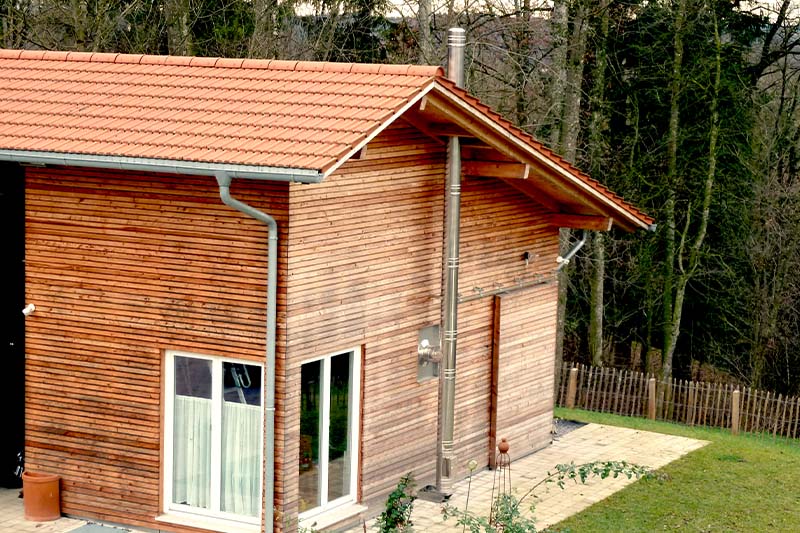

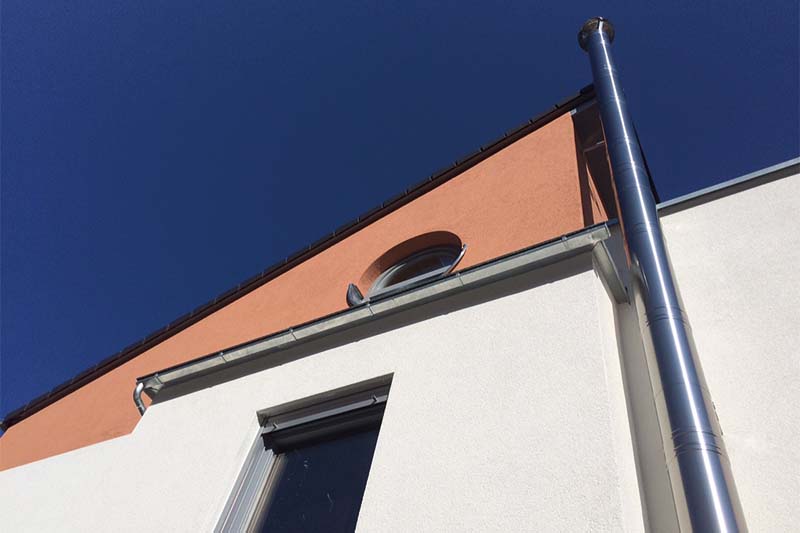

    Een dubbelwandige RVS schoorsteen is voorzien van hoogwaardig isolatiemateriaal tussen de binnen- en buitenleiding. De isolatiematerialen met een isolatiedikte van 25 mm tot 57,5 ​​mm zorgen voor een lange levensduur. De RVS schoorsteen wordt meestal op de buitenmuur van het gebouw gemonteerd.

    Afhankelijk van het systeem zijn de RVS schoorstenen geschikt voor het afvoeren van verbrandingsproducten uit haarden voor vaste, vloeibare en gasvormige brandstoffen. De moderne roestvrijstalen schoorsteen is onder meer een visueel hoogtepunt voor elk huis. Door zijn temperatuurbestendigheid tot 600°C biedt hij een veilige mogelijkheid voor de afvoer van uitlaatgassen. Naast de gangbare RVS schouw met klemband biedt Jeremias een designschouw aan met de DW-VISION uitvoering.

    De roestvrijstalen schoorsteensystemen uit de series DW-ECO, DW-FU en DW-VISION behoren tot de best verkochte schoorsteensystemen in Duitsland.

    Selecteer een roestvrijstalen schoorsteenversie en ontdek meer over de betreffende schoorsteenkit.


    Onze DW-systemen in één oogopslag

    DW-FU

    Klassieke roestvrijstalen schoorsteen

    • Stekkeraansluitmof/omlijsting
    • Materiaal binnenband 1.4571 (316Ti) / 1.4404 (316L)
    • Bestand tegen roetbrand of ongevoelig voor vocht
    • Talrijke oppervlaktemogelijkheden

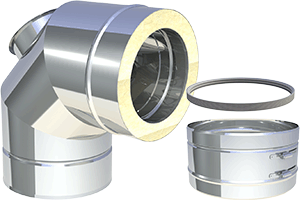

    DW-AL

    Drukvaste roestvrijstalen schoorsteen

    • Stekkeraansluitmof/omlijsting
    • Speciale afdichting in de binnenband
    • Materiaal binnenband 1.4404 (316L) / 1.4571 (316Ti)
    • Ongevoelig voor vocht
    • Talrijke oppervlaktemogelijkheden

    DW-SILVER

    COndensaat zuurbestendige roestvrijstalen

    • Stekkeraansluitmof/omlijsting
    • Materiaal binnenband 1.4539 (904L)
    • Bestand tegen roetbrand en ongevoelig voor vocht
    • Ideaal voor vaste brandstoffen in natte omstandigheden

    DW-ECO 2.0

    Goedkope roestvrijstalen schoorsteen

    • Stekkeraansluitmof/omlijsting
    • Materiaal binnenband L99
    • Bestand tegen roetbrand of ongevoelig voor vocht

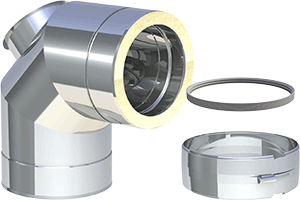

    DW-ECO 2.0 AL

    Voordelige drukdichte roestvrijstalen schoorsteen

    • Stekkeraansluitmof/omlijsting
    • Speciale afdichting in de binnenband
    • Materiaal binnenband L99
    • Ongevoelig voor vocht

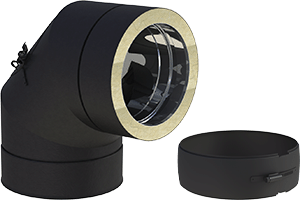

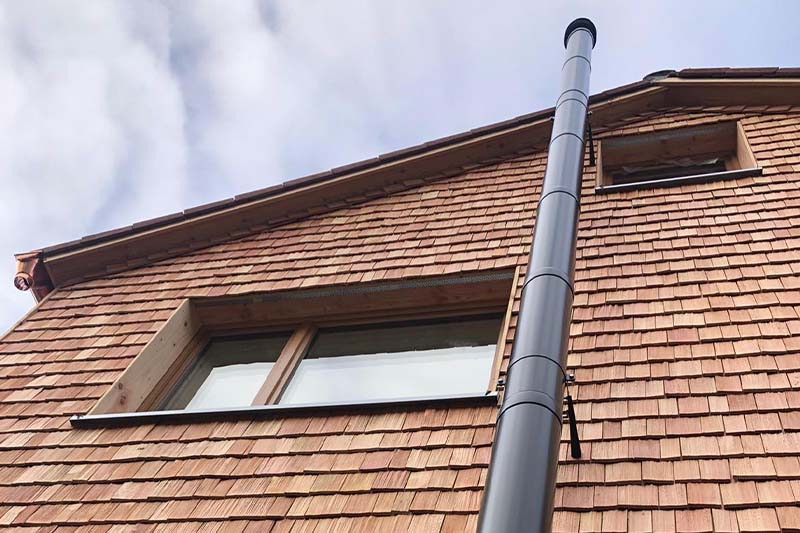

    DW-BLACK

    Zwart mat gepoedercoate roestvrijstalen schoorsteen

    • Zwart mat gepoedercoat
    • Materiaal binnenband L99
    • Bestand tegen roetbrand of ongevoelig voor vocht

    DW-KL

    Conische afdichting van roestvrijstalen

    • Conische aansluittechniek
    • Geen aparte afdichting nodig
    • Materiaal binnenband 1.4404 (316L) / 1.4571 (316Ti)
    • Bestand tegen roetbrand of ongevoelig voor vocht
    • Geschikt voor hoge temperaturen en hoge druk
    • Diverse toepassingsgebieden
    • Talrijke oppervlaktemogelijkheden

    DW-VISION

    Design schoorsteen van RVS zonder klemband

    • Ingetrokken stekkerverbinding (buitenbuis)
    • Materiaal binnenband: 1.4404 (316L) / 1.4571 (316Ti)
    • Bestand tegen roetbrand of ongevoelig voor vocht
    • Topdesign dankzij de gladde buiskolom
    • Geborsteld oppervlak
    • Talrijke andere oppervlaktemogelijkheden

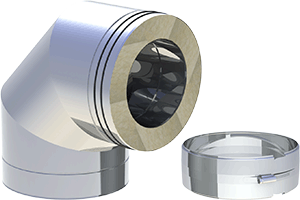

    DW-POWER 2.0

    Drukdichte roestvrijstalen schoorsteen met afdichting in de buitenmantel

    • Stekkerverbinding geplaatst (buitenste buis)
    • Binnenmateriaal: 1.4404 (316L)
    • Geschikt voor hoge temperaturen en hoge druk
    • Spanningsvrije thermische lineaire uitzetting van de binnenbuis mogelijk

    Systeemvergelijking

    Onze RVS schoorstenen zijn verkrijgbaar voor uiteenlopende toepassingen, in een grote verscheidenheid aan uitvoeringen, materialen en kleurmogelijkheden. Voor een duidelijke vergelijking van onze dubbelwandige schoorstenen klikt u hier:

    SysteemOlieGasFBBedrijfstemp MateriaalWanddikte      PRUIKDrukCertificeringClassificatie
    DW-FU≤ 400 °C
    ≤ 600 °C
    binnen: 1.4571 / 1.4404
    buiten: 1.4301
    binnen: 0,6 mm
    buiten: 0,6 mm
    N10036 CPD 9174 001T400 - N1 - D - V3 - L50060 - Gxx
    T400 - N1 - W - V2 - L50060 - Oxx
    T600 - N1 - D - V3 - L50060 - Gxx
    T600 - N1 - W - V2 - L50060 - Oxx
    DW-FU
    Verbindingsleiding
    ≤ 450 °C
    ≤ 600 °C
    binnen: 1.4571 / 1.4404
    buiten: 1.4301
    binnen: 0,6 mm
    buiten: 0,6 mm
    N10036 CPR 9174 047T450 - N1 - W - V2 - L50060 - O50M
    T600 - N1 - D - V3 - L50060 - G100M
    T600 - N1 - W - V2 - L50060 - O100M
    DW-SILVER≤ 600 °Cbinnen: 1.4539
    buiten: 1.4301
    binnen: 0,6 mm
    buiten: 0,6 mm
    N1Z - 7. 1 - 3375T600 - N1 - W2 - G50 - L00
    DW-AL ≤ 120 °C
    ≤ 200 °C
    binnen: 1.4571 / 1.4404
    buiten: 1.4301
    binnen: 0,6 mm
    buiten: 0,6 mm
    P1
    200 Pa
    0036 CPR 9174 003Mit EPDM-Dichtung:
    T120 - N1 - W - V2 - L50060 - O00
    T120 - P1 - W - V2 - L50060 - O00
    Mit Silikon-Dichtung:
    T200 - N1 - W - V2 - L50060 - O00
    T200 - P1 - W - V2 - L50060 - O00
    DW-AL
    Verbindingsleiding
     ≤ 120 °C
    ≤ 200 °C
    binnen: 1.4571 / 1.4404
    buiten: 1.4301
    binnen: 0,6 mm
    buiten: 0,5 mm
    P1
    200 Pa
    0036 CPR 9174 050Mit EPDM-Dichtung:
    T120 - P1 - W - V2 - L50060 - O00M
    T120 - N1 - W - V2 - L50060 - O00M
    Mit Silikon-Dichtung:
    T200 - P1 - W - V2 - L50060 - O00M
    T200 - N1 - W - V2 - L50060 - O00M
    DW-ECO 2.0≤ 400°C
    ≤ 600 °C
    binnen: L99
    buiten: 1.4301
    binnen: 0,5 mm
    buiten: 0,5 mm
    N10036 CPR 9174 015T400 - N1 - W - V2 - L99050 - Oxx
    T600 - N1 - W - V2 - L99050 - Oxx
    T600 - N1 - W - V2 - L99050 - Gxx
    DW-ECO 2.0
    Verbindingsleiding
    ≤ 450 °C
    ≤ 600 °C
    binnen: L99
    buiten: 1.4301
    binnen: 0,5 mm
    buiten: 0,5 mm
    N10036 CPR 9174 054T450 - N1 - W - V2 - L99050 - O50M
    T600 - N1 - W - V2 - L99050 - G100M
    T600 - N1 - W - V2 - L99050 - O100M
    DW-ECO 2.0 AL ≤ 120 °C
    ≤ 200 °C
    binnen: L99
    buiten: 1.4301
    binnen: 0,5 mm
    buiten: 0,5 mm
    P1
    200 Pa
    0036 CPR 9174 046Mit EPDM-Dichtung:
    T120 - P1 - W - V2 - L99050 - O00
    T120 - N1 - W - V2 - L99050 - O00
    Mit Silikon-Dichtung:
    T200 - P1 - W - V2 - L99050 - O00
    T200 - N1 - W - V2 - L99050 - O00
    DW-ECO 2.0 AL
    Verbindingsleiding
     ≤ 120 °C
    ≤ 200 °C
    binnen: L99
    buiten: 1.4301
    binnen: 0,5 mm
    buiten: 0,5 mm
    P1
    200 Pa
    0036 CPR 9174 053Mit EPDM-Dichtung:
    T120 - P1 - W - V2 - L99050 - O00M
    T120 - N1 - W - V2 - L99050 - O00M
    Mit Silikon-Dichtung:
    T200 - P1 - W - V2 - L99050 - O00M
    T200 - N1 - W - V2 - L99050 - O00M
    DW-BLACK≤ 450 °Cbinnen: L99
    buiten: gegalvaniseerd
    binnen: 0,5 mm
    buiten: 0,5 mm
    N10036 CPR 9174 137T450 - N1 - W - V2 - L99050 - G80
    DW-BLACK
    Verbindingsleiding
    ≤ 450 °Cbinnen: L99
    buiten: gegalvaniseerd
    binnen: 0,5 mm
    buiten: 0,5 mm
    N1

    0036 CPR 9174 138T450 - N1 - W - V2 - L99050 - G170 M
    DW-KL≤ 200 °C
    ≤ 400 °C
    ≤ 450 °C
    ≤ 600 °C
    binnen: 1.4571 / 1.4404
    buiten: 1.4301
    binnen: 0,6 mm
    buiten: 0,6 mm
    H1
    5000 Pa
    0036 CPD 9174 002T200 - P1 - W - V2 - L50060 - O00
    T200 - H1 - W - V2 - L50060 - Oxx
    T400 - N1 - D - V3 - L50060 - Gxx
    T400 - N1 - W - V2 - L50060 - Oxx
    T400 - P1 - W - V2 - L50060 - Oxx
    T450 - H1 - W - V2 - L50060 - Oxx
    T600 - N1 - D - V3 - L50060 - Gxx
    T600 - H1 - W - V2 - L50060 - Gxx
    DW-KL
    Verbindingsleiding
    DW-KH
    ≤ 200 °C
    ≤ 450 °C
    ≤ 600 °C
    binnen: 1.4571/ 1.4404
    buiten: 1.4301
    binnen: 0,6 mm
    buiten: 0,6 mm
    H1
    5000 Pa
    0036 CPR 9174 041T200 - P1 - W - V2 - L50060 - O00M
    T200 - H1 - W - V2 - L50060 - O20M
    T450 - H1 - W - V2 - L50060 - O50M
    T600 - N1 - D - V3 - L50060 - G100M
    T600 - H1 - W - V2 - L50060 - G100M
    DW-VISION≤ 400 °C
    ≤ 450 °C
    ≤ 600 °C
    binnen: 1.4571/ 1.4404
    buiten: 1.4301
    binnen: 0,6 mm
    buiten: 0,6 mm
    N10036 CPR 9174 009T600 - N1 - D - V3 - L50050 - G50
    T400 - N1 - W - V2 - L50050 - O20
    T450 - N1 - W - V2 - L50050 - O50
    DW-VISION
    Verbindingsleiding
    ≤ 450 °C
    ≤ 600 °C
    binnen: 1.4571/ 1.4404
    buiten: 1.4301
    binnen: 0,6 mm
    buiten: 0,6 mm
    N10036 CPR 9174 048T600 - N1 - D - V3 - L50050 - G100M
    T450 - N1 - W - V2 - L50050 - O50M
    DW-POWER 2.0≤ 600 °C binnen: 1.4404
    buiten: 1.4301
    binnen:  0,5 mm
    buiten: 0,6 mm
    H1
    5000 Pa
    0036 CPR 9174 085T600 - H1 - D  - V2 - L50050 - Oxx
    DW-POWER 2.0
    Verbindingsleiding
    ≤ 600 °C binnen: 1.4404
    buiten: 1.4301
    binnen: 0,5 mm
    buiten: 0,6 mm
    H1
    5000 Pa
    0036 CPR 9174 088T600 - H1 - D - V2 - L50050 - O100M

    OPMERKING
    xx = De afstanden tot brandbare componenten zijn afhankelijk van de diameter.
    Wij verwijzen daarom naar onze prestatieverklaringen, die u op onze homepage kunt downloaden.

    Houd er rekening mee dat bij het bestellen van haarden zonder voet (bijvoorbeeld bij opstelling met een hoek met steunvoet of een voetplaat met tussensteun)
    in de regel een klemband extra moet worden besteld!



    Voordelen van Jeremias DW uitlaatsystemen

    AL ONZE DUBBELWANDIGE SCHOORSTEENSYSTEMEN KENMERKEN ZICH DOOR:

    • CE-certificering
    • Eenvoudige installatie dankzij precies passende elementen en stekkerverbindingen
    • Er is geen laswerk op locatie nodig
    • Hoogwaardige isolatie om koudebruggen tussen de binnen- en buitenschaal te voorkomen
    • RVS: inert gas gelast onder TIG en gepassiveerde langsnaden voor de hoogst mogelijke kwaliteit
    • Corrosieveiligheid
    • Condensaat- en gasdicht
    • Gebruik van hoogwaardige afdichtingsmaterialen voor een lange levensduur
